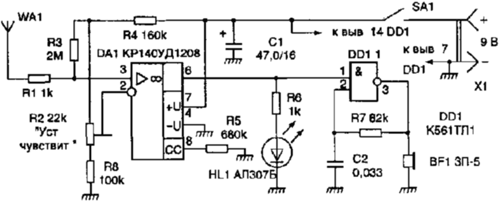

Схема индикатора скрытой проводки приведена на рис. 1. Он состоит из двух узлов — усилителя напряжения переменного тока, основой которого служит микромощный операционный усилитель DA1, и генератора колебаний звуковой частоты, собранного на инвертирующем триггере Шмитта DD1.1 микросхемы К561ТЛ1, частотозадающей цепи R7C2 и пьезоизлучателе BF1.
При расположении антенны WA1 вблизи от токонесущего провода электросети наводка ЭДС промышленной частоты 50 Гц усиливается микросхемой DA1, в результате чего зажигается светодиод HL1. Это же выходное напряжение операционного усилителя, пульсирующее с частотой 50 Гц, запускает генератор звуковой частоты.
Ток, потребляемый микросхемами прибора при питании их от источника напряжением 9 В, не превышает 2 мА, а при включении светодиода HL1 — б…7 мА. Источником питания может быть батарея 7 Д-0,125, «Корунд» или аналогичная зарубежного производства.

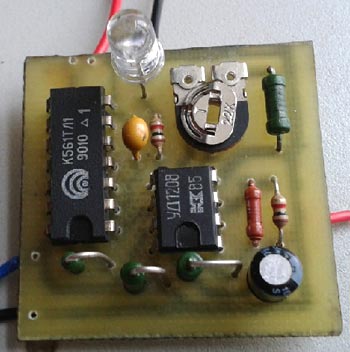

Иногда, особенно когда искомая электропроводка расположена высоко, наблюдать за свечением индикатора HL1 затруднительно и вполне достаточно звуковой сигнализации. В таком случае светодиод может быть отключен, что повысит экономичность прибора. Все постоянные резисторы — МЛТ-0,125, подстроенный резистор R2 — типа СПЗ-38Б, конденсатор С1 — К50-6. Антенной WA1 служит площадка фольги на плате размером примерно 55х12 мм.

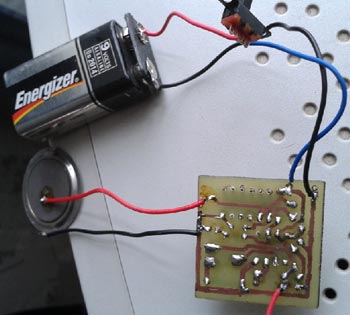

Монтажную плату размещают в корпусе из диэлектрического материала так, чтобы антенна оказалась в головной части и была максимально удалена от руки оператора. На лицевой стороне корпуса располагают выключатель питания SA1, светодиод HL1 и звукоизлучатель BF1 Начальную чувствительность прибора устанавливают подстроечным резистором R2. Безошибочно смонтированный прибор в налаживании не нуждается.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| DA1 | Микросхема | КР140УД1208 | 1 | |||
| DD1 | Микросхема | К561ТЛ1 | 1 | |||
| С1 | Электролитический конденсатор | 47 мкФ 16 В | 1 | |||
| С2 | Конденсатор | 0.033 мкФ | 1 | |||
| R1, R6 | Резистор | 1 кОм | 2 | |||
| R2 | Подстроечный резистор | 22 кОм | 1 | |||
| R3 | Резистор | 2 МОм | 1 | |||
| R4 | Резистор | 160 кОм | 1 | |||
| R5 | Резистор | 680 кОм | 1 | |||
| R7 | Резистор | 82 кОм | 1 | |||
| R8 | Резистор | 100 кОм | 1 | |||
| HL1 | Светодиод | АЛ307Б | 1 | |||
| BF1 | Звукоизлучатель | ЗП-5 | 1 | |||
| WA1 | Антенна | 1 | ||||
| SA1 | Выключатель | 1 | ||||
| Х1 | Разьем для подключения батареи "Крона" | 1 | ||||
| Батарея питания | "Крона" 9 В | 1 | Или на подобная | |||
