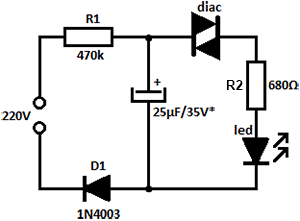

Эта простая схема мигающего светодиода может быть запитана от сети переменного тока 220В. Устройство может быть использовано для подсветки или индикации каких либо мест в доме, либо просто как декоративный элемент.

Напряжение питающей сети заряжает электролитический конденсатор через диод D1 и резистор R1. Пока напряжение на конденсаторе не превысит напряжение переключения динистора, он работает как блокирующий диод. После того, как напряжение переключения динистора превышено, он открывается и конденсатор разряжается через R2 и светодиод LED. Частота мигания светодиода в большей степени зависит от параметров RC-цепочки и при данных номиналах составляет 11 секунд. Конденсатор должен быть на напряжение, которое должно немного превышать напряжение переключения динистора.

С динистором 1N5758 отпирающее напряжение составляет около 20 Вольт.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
diac	Динистор	1N5758	1
D1	Выпрямительный диод	1N4003	1	Аналоги: 1N4007 или Д226, КД105, КД208, КД209
R1	Резистор	470 кОм	1
R2	Резистор	680 Ом	1
	Электролитический конденсатор	25 мкФ 35В	1
led	Светодиод		1
