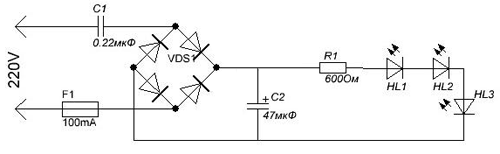

На рисунке ниже приведена принципиальная схема ночника, который вы можете собрать своими руками:

Используемые радиоэлементы:
Конденсатор неполярный 0.22мкФ 400V
Предохранитель 100мА
Диоды выпрямительные на ток от 100мА — 4шт.
Конденсатор полярный 47мкФ 50V
Резистор 600 Ом
Светодиоды – 3шт.

Ночник можно разделить на схему питания светодиодов и сами светодиоды. Схема питания работает следующим образом: Напряжение 220В подается через вилку на гасящий конденсатор С1 и предохранитель F1;далее оно выпрямляется диодным мостом VDS1 и сглаживается конденсатором С2.Далее через гасящий резистор подается на светодиоды.

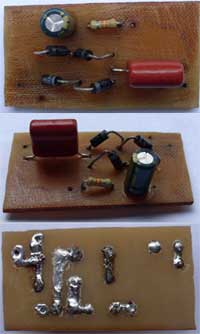

Светодиоды соединены последовательно, в качестве предохранителя я использовал тонкую проволочку из китайского будильника. Устройство в настройке не нуждается. Общая стоимость устройства около 40 руб.

Внимание: после работы на конденсаторе С1 остается напряжение, поэтому во избежание удара током рекомендуется поставить резистор порядка 500кОм параллельно конденсатору С1.

Багун Максим (B*M*S)

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
VDS1	Диод	100 мА	4
С1	Конденсатор	0.22 мкФ	1
С2	Электролитический конденсатор	47 мкФ	1
R1	Резистор	600 Ом	1
F1	Предохранитель	100 мА	1
HL1-HL3	Светодиод		3
