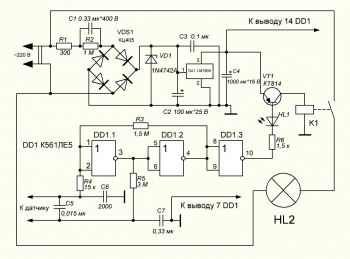

Микросхема К561ЛЕ5 позволяет собрать очень простой и компактный сенсорный выключатель, который может вполне разместиться в корпусе управляемой нагрузки. В своём случае, я её использовал для создания самодельного ночника. Конструкция выключателя предельно проста. В роли датчика выступают две пластины, расположенные рядом, но не касающиеся друг друга. Сам ночник изготавливался из подручных материалов. В качестве его основы использовалась распределительная коробка, а в качестве плафона обычный пластиковый стакан. В этом случае необходимо использовать светодиодную лампу на 220 В (HL2) во избежание перегрева и плавления пластика. Датчик изготовлен из двух пластин из конструктора для детского творчества. Конструкция получилась весьма оригинальной и неповторимой. Для питания выключателя можно использовать и трансформаторный источник, но он займёт гораздо больше места.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| R1 | Резистор | 300 Ом | 1 | |||

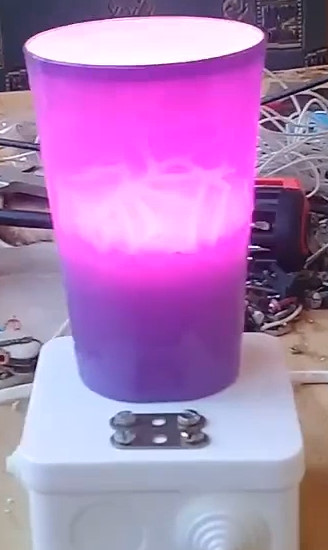

| R2 | Резистор | 1 МОм | 1 | |||
| R3 | Резистор | 1.5 МОм | 1 | |||
| R4 | Резистор | 15 кОм | 1 | |||
| R5 | Резистор | 3 МОм | 1 | |||
| R6 | Резистор | 1.5 кОм | 1 | |||
| C1 | Конденсатор | 0.33 мкФ*400 В | 1 | |||
| C2 | Конденсатор | 100 мкФ*25 В | 1 | |||
| C3 | Конденсатор | 0.1 мкФ | 1 | |||
| C4 | Конденсатор | 1000 мкФ*16 В | 1 | |||
| C5 | Конденсатор | 0.015 мкФ | 1 | |||
| C6 | Конденсатор | 2000 пФ | 1 | |||
| C7 | Конденсатор | 0.33 мкФ | 1 | |||
| VDS1 | Диодный мост | КЦ405Б | 1 | |||
| VD1 | Стабилитрон | 1N4742A | 1 | |||
| DA1 | Линейный регулятор | LM7805 | 1 | |||
| DD1 | Логическая ИС | К561ЛЕ5 | 1 | |||
| HL1 | Светодиод | 1 | ||||
| HL2 | Лампа светодиодная | 1 | ||||
| VT1 | Биполярный транзистор | КТ814Б | 1 | |||
| K1 | Реле | 1 | На 5 вольт | |||
