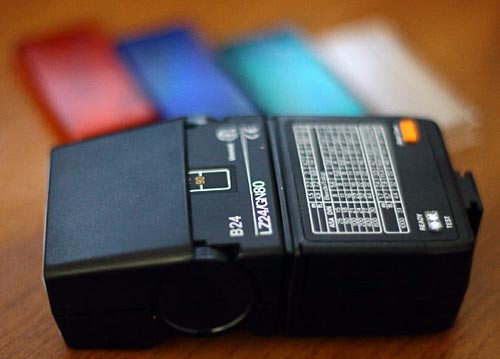

Нашел как то у себя старый зенит, а к нему прилагалась вспышка, Unomat B24, модификаций у него много, встречается B24auto и B24TAC – отличия в встроенных датчиках.

И задался я вопросом, можно ли данную вспышку подключать на современные цифровые зеркальные камеры системы Canon или Nikon, но подключать и проверять я не торопился. У данных вспышек на выводах слишком высокое напряжение, что то около 200-300 вольт, контакты эти в старых фотоаппаратах замыкаются механически, после чего вспышка пыхает. А башмаки (разьем куда вставляется вспышка) современных цифровых камер работают на низких напряжениях, обычно от 1 до 5 вольт, ключи такое напряжение могут не выдержать. В салонах, торгующих фототехникой, продают специальные переходники, но они достаточно дорогие, считаю что проще изготовить аналогичный самому в домашних условиях, используя минимум радиодеталей.

Технические характеристики Unomat B24:
Ведущее число   24 (для пленки 100 ASA ISO)
Длительность вспышки в ручном режиме   1/1000 сек.
Длительность вспышки в автоматическом режиме   1/1000 — 1/25000 сек
Энергия вспышки   36 Дж
Питание   2 батареи 1,5 В «АА»
Угол обзора фотодатчика   около 15°
Угол освечивания   60° х 45°
Цветовая температура   5600К

Схема вспышки Unomat B24:

Как видно из схемы, вывода идут прямо от трансформатора, стоит конденсатор на 400 вольт. Ставить такую вспышку без переделки на цифрозеркалки не стоит, работать будет, но как долго это вопрос времени.

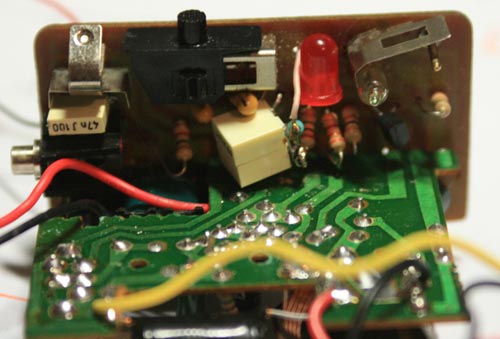

Плата вспышки:

Прежде чем начать ковырять плату, разрядите высоковольтный конденсатор, если забудете это сделать, ударит током, останется ожог.

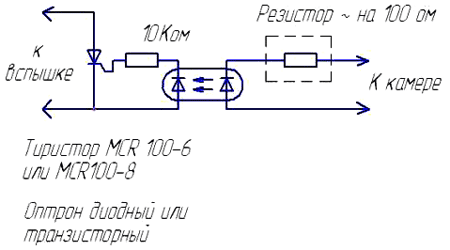

После десяти минут изучения платы и схемы, из легкодоступных элементов собрал следующую схему:

При разборке вспышки будьте внимательны, не спутайте вывода, идущие на разъем (башмак).  После переделки, вспышку спокойно можно ставить на цифрозеркалки Canon, Nikon, Pentax. Можно ставить и на другие системы, только придется разобраться в распиновках башмака каждого конкретного фотоаппарата.

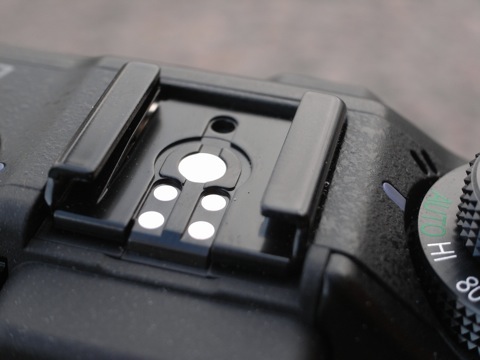

Башмак системы Canon:

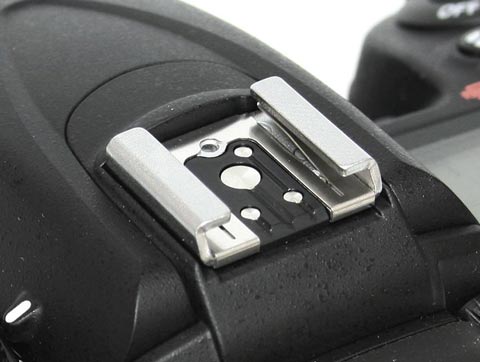

Башмак системы Nikon:

В обоих случаях вывода идущие от вспышек подключаются к центральной круглой шайбе –  плюс, и на корпус – минус.

Ну и фото, сделанное этой вспышкой на системе Pentax:

Согласитесь, солидно пыхнуло!

Параметры EXIF сделанного снимка:
Выдержка: 0.25
Диафграмма: 3.5
Оценка скорости ISO: 1800
Фокусное расстояние: 18
Расстояние до объекта 38

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
	Тиристор	MCR100-6	1	Или MCR100-8
	Оптрон		1	Диодный или транзисторный
	Резистор	10 кОм	1
	Резистор	100 Ом	1
