Трансформатор собран на ферритовом Ш-образном сердечнике Ш8х8. При изготовлении трансформатора обратите внимание на качество намотки. Обмотка должна вестись виток к витку, с обматыванием каждого слоя либо конденсаторной бумагой, либо фторопластовой лентой. После намотки всех обмоток трансформатор нужно пропитать эпоксидной смолой, разведенной в спирту, чтобы не было пробоя обмоток.

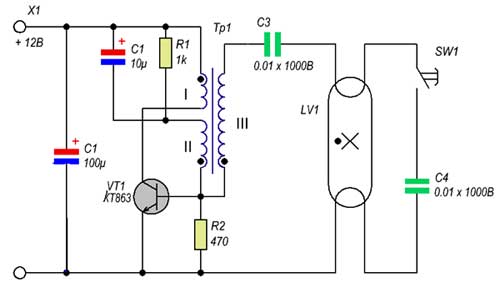

I -30витков ПЭВ-2 0,3мм
II -12витков ПЭВ-2 0,3мм
III-550витков ПЭВ-2 0,3мм
Точками показаны начало обмоток. Сначала наматываем третью обмотку, затем к выводу третьей обмотки прикрепляем вывод второй обмотки и наматываем ее в обратную сторону. Затем, наматываем первую обмотку.
Транзистор необходимо разместить на радиаторе. Кнопка служит для поджога лампы, если этого не произошло сразу, но обычно лампы зажигаются сами.
Подключайте лампу, а затем подавайте питание (Не наоборот! Иначе трансформатор может пробить!). Если лампа не загорается, то поменяйте местами выводы обмотки I.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| VT1 | Биполярный транзистор | КТ863А | 1 | |||
| С1 | Электролитический конденсатор | 100 мкФ | 1 | |||
| С2(C1) | Электролитический конденсатор | 10 мкФ | 1 | |||
| С3, С4 | Конденсатор | 0.01 мкФ 1000 В | 2 | |||
| R1 | Резистор | 1 кОм | 1 | |||
| R2 | Резистор | 470 Ом | 1 | |||
| Тр1 | Трансформатор | 1 | ||||
| LV1 | Лампа | 1 | ||||
| SW1 | Кнопка | 1 | ||||
| Х1 | Разъем | 2 | ||||
