В принципе – эта конструкция наглядная иллюстрация по теме: лень – двигатель прогресса. Надоели походы в магазин для покупки лампочек.

При применении данного устройства срок службы ламп значительно увеличивается, некоторые экземпляры работают до 4 лет. Этот эффект обеспечивается постепенным разогревом нити накала, как известно, сгорание лампы происходит именно в момент включения. К тому же при включении в темное время суток имеется удобство в плане плавного изменения освещенности, так как глаза успевают адаптироваться и не наступает эффекта ослепления.

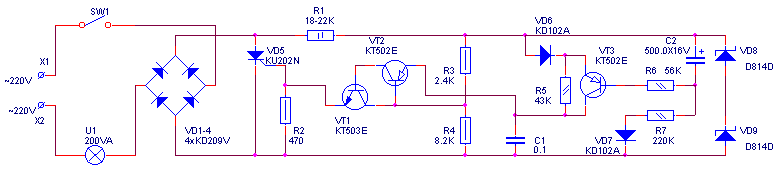

R5 определяет уровень начального накала лампочки. R7 определяет скорость нарастания накала, в пределах 3-5 секунд, меньшее значение не предохраняет лампу от сгорания. R1 обеспечивает необходимое напряжение питания (требует подбора при мерцании лампы при помехах в сети).

Устанавливать рекомендуется в разрыв провода около выключателя, или, если портит эстетику помещения, непосредственно около лампы (возможно в ней).

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
VT1	Биполярный транзистор	КТ503Е	1
VT2, VT3	Биполярный транзистор	КТ502Е	2
VD1-VD4	Диод	КД209В	4
VD5	Тиристор & Симистор	КУ202Н	1
VD6, VD7	Диод	КД102А	2
VD8, VD9	Стабилитрон	Д814Д	2
С1	Конденсатор	0.1 мкФ	1
С2	Электролитический конденсатор	500 мкФ 16 В	1
R1	Резистор	18-22 кОм	1	2 Вт
R2	Резистор	470 Ом	1	0.5 Вт
R3	Резистор	2.4 кОм	1	0.5 Вт
R4	Резистор	8.2 кОм	1	0.5 Вт
R5	Резистор	43 кОм	1
R6	Резистор	56 кОм	1
R7	Резистор	220 кОм	1
SW1	Выключатель		1
U1	Лампа	200VA	1
