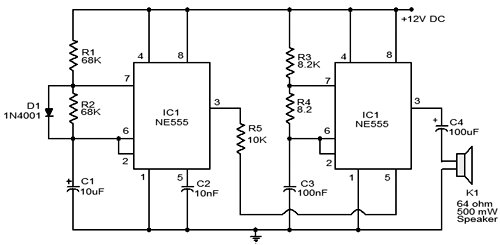

В схеме используется два интегральных таймера NE555 (аналог КР1006ВИ1) и каждый из них включен по схеме астабильного мультивибратора. Схему можно питать напряжением от 6 до 15В (чем больше напряжение, тем выше громкость). При подключении УМЗЧ на выход можно еще больше увеличить громкость. IC1 включена как астабильный мультивибратор с частотой около 20Гц. IC2 включен как астабильный мультивибратор с частотой около 600Гц. Выход IC1 подключен к выводу контроля опорного напряжения (PIN5) IC2. Благодаря этому, выходная частота IC2 контролируется IC1.
Вместо использования двух микросхем NE555, вы можете использовать одну NE556 (две NE555 в одном корпусе).
Динамик должен быть сопротивлением 64 Ом и мощностью 500 мВт.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| IC1, IC1 | Программируемый таймер и осциллятор | NE555 | 2 | |||
| D1 | Выпрямительный диод | 1N4001 | 1 | |||
| С1, С2 | Конденсатор | 0.01 мкФ | 2 | |||
| С3 | Конденсатор | 0.1 мкФ | 1 | |||
| С4 | Электролитический конденсатор | 100 мкФ | 1 | |||
| R1, R2 | Резистор | 68 кОм | 2 | |||
| R3 | Резистор | 8.2 кОм | 1 | |||
| R4 | Резистор | 8.2 Ом | 1 | |||
| R5 | Резистор | 10 кОм | 1 | |||
| К1 | Динамик | 64 Ом 0.5 Вт | 1 | |||
| Батарея питания | 6 — 15 В | 1 | ||||
