Предлагаю  вниманию читателей схему простого циклического таймера на логических микросхемах K-МОП серии. Схема настолько проста, что я и  не удивлюсь , если ее кто-то когда-то уже  делал. Впрочем,  мой поиск на просторах рунета на сто процентов результата не дал. Что этот таймер делает?  Задача состояла в том, чтобы периодически, раз в несколько часов, а то и раз в сутки включить насос, приблизительно на одну минуту. Этот насос предназначался для откачки осадка из  емкости отстойника воды, в котором постоянно скапливается осадок. В обычных условиях  насос,  коих было  4 шт. (каждый- в своем отстойнике),  и включаться они должны были последовательно, поскольку работали на одну  общую выводящую магистраль трубопровода. Эти операции включения, штатно,  должен был осуществлять  оператор раз в сутки. Но, и это не секрет, оператор мог попросту  забыть это сделать,  но самое главное, та среда, где все это работает, не является безопасной для здоровья человека, и,  конечно, лучше эту задачу было поручить автоматике.

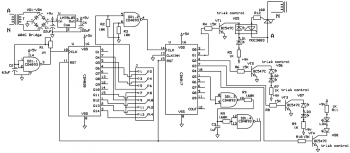

Таймер состоит из генератора импульсов на элементе DD1.1 . Период следования импульсов Ти настраивается с помощью R1  и составляет около 1 минуты. Однако, как показывает опыт, при использовании соответствующих емкостей C2 и величины времязадающего резистора R1 этот период без труда можно довести до десятков  минут или даже часов (!).  При условии  стабилизации питающего напряжения  этот интервал времени можно выставить достаточно точно.  Сформированные тактовые  импульсы поступают на счетчик- делитель,  выполненный на микросхеме DD2 (К561ИЕ16).  Коэффициент пересчета данного счетчика составляет до 1/214, отсюда максимальное время паузы может составить 8000*Ти.  При совпадении старшего разряда счетчика DD2 и соответствующего его  младшего разряда (выбираются при настройке времени работы и времени паузы на разъеме J с помощью перемычек-джемперов) на выходе микросхемы DD1.2 формируется тактовый импульс, продолжительностью работы насоса который и поступает на счетчик Джонсона на микросхеме DD3 (К561ИЕ8).

На младших разрядах счетчика Джонсона последовательно возникают импульсы управления этими 4мя  иловыми насосами. Фактически счетчик DD3 является распределителем импульсов включения. Появление импульса на выходах счетчика DD3 вызывает срабатывание магнитного пускателя, подающего трехфазное питание на соответствующий насос (показано на схеме рис 1 для 1 насоса). На пятом такте работы  счетчика DD3 (вывод 1 ) формируется импульс сброса счетчиков DD2 и DD3 и процесс начинается  заново. Также импульс сброса счетчиков формируется и при начальном подключении питающего напряжения, что определяется начальным зарядом емкости С3.

Данный таймер может найти применение там, где требуется периодическое включение после продолжительного периода паузы, именно, когда время работы и время паузы можно жестко определить без использования дополнительной измерительной информации. Например, в системах капельного орошения и периодического полива, периодического включения вентиляторов для удаления пыли из  производственных помещений и многих других подобных случаях, когда  применение микроконтроллера или ПЛК экономически не вполне оправдано. Устройство было изготовлено в единственном экземпляре. Печатная плата не разрабатывалась.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
D1	Вентиль	CD4093B	1
D2	Специальная логика	CD4020B	1	К561ИЕ16
D3	Специальная логика	CD4017B	1	К561ИЕ8
U	Линейный регулятор	LM78L05	1
VD1-VD4	Выпрямительный диод	2W04G	1
VD5-VD8	Оптопара	MOC3083M	4
VT1-VT4	Биполярный транзистор	BC547B	4
LD1-LD4	Светодиод	АЛ307А	4
C1	Электролитический конденсатор	60 мкФ	1
C2, C4	Электролитический конденсатор	22 мкФ	3
C3	Конденсатор	1 мкФ	1
R1	Переменный резистор	1 МОм	1
R2	Резистор	10 кОм	1
R3	Резистор	10 кОм	1
R4, R6, R8, R10	Резистор	15 кОм	4
R5, R7, R9, R11	Резистор	1 кОм	4
R9	Резистор	160 кОм	2
