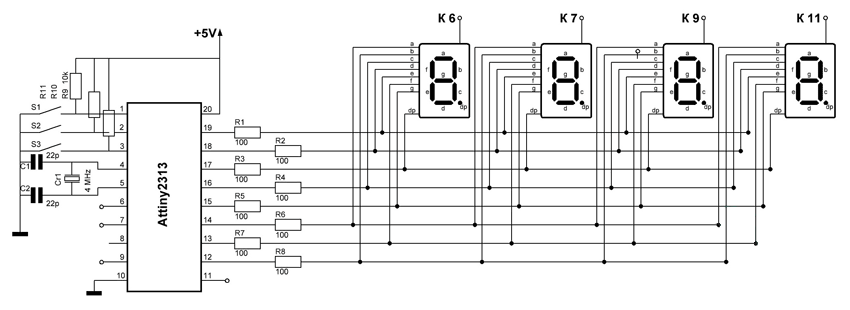

Представлена схема цифровых часов на МК ATtiny 2313. Часы отображают часы и минуты. Основной целью проекта была индикация времени в тёмное время суток.

Индикатор: 7-сегментный, четырёх разрядный с общим анодом(на схеме изображено как 4 односегментных) и объединёнными одноименными сегментами. Для чего объединёнными? На плате тогда получается меньше дорожек и перемычек. И сама схема несколько компактнее. Транзисторных ключей на индикаторе нет, потому что при динамической индикации, даже при существенном превышении тока МК, он не успевает перегреться.

Правильно собранные часы не требуют настройки и работают сразу.

Ниже вы можете скачать исходник ASM, прошивку и печатную плату

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
	МК AVR 8-бит	ATtiny2313	1
С1, С2	Конденсатор	22 пФ	2
R1-R8	Резистор	100 Ом	8
R9-R11	Резистор	10 кОм	3
Cr1	Кварц	4 МГц	1
	Светодиодный индикатор		1
S1-S3	Кнопка		3
