Хочу вам предложить отличное решение для сварочного аппарата.

Этот модуль плавно регулирует сварочный ток (фазоимпульсный метод регулирования тока), также может применяться для регулятора тока заряда аккумуляторов.

Разрешение регулятора довольно высокое: около 140 шагов в диапазоне от 0 до 100% мощности.
Тестировалось устройство на сварочном аппарате с максимальным рабочим током приблизительно 160-180А
Управление осуществляется двумя кнопками + и -.

Кратковременное нажатие увеличивает (+) на 1 шаг или уменьшает (-) на один шаг, удержание кнопки быстро увеличивает/уменьшает выходной ток.

В данном устройстве сохраняется установленный ток при отключении устройства.
Индикация — самая простая (так как изначально изготавливался модуль для тестирования качества работы) светодиод мигает при регулировке — чем быстрее мигает, тем меньше мощность. Когда дошли до максимума или минимума — светодиод тухнет.

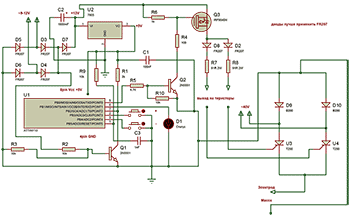

В архиве есть все необходимые файлы (прошивка, схема , печатная плата и файл еепром его не обязательно заливать) для повторения устройства. Устройство не нуждается в наладке и начинает работать сразу после правильной сборки. Прошивку можно залить с помощью любого АВР программатора, фьюзы изменять не нужно.
Если данный проект заинтересует людей — буду готов усовершенствовать модуль.

Ниже вы можете скачать печатную плату в формате LAY, прошивку

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
U1	МК AVR 8-бит	ATtiny13	1
U2	Линейный регулятор	LM7805	1
U3, U4	Тиристор	Т250	2
Q1, Q2	Биполярный транзистор	2N5551	2
Q3	MOSFET-транзистор	IRF9540N	1
D1	Светодиод		1
D2-D8	Выпрямительный диод	FR207	7
D9, D10	Диод	8200	2
С1	Конденсатор	0.1 мкФ	1
С2	Электролитический конденсатор	1000 мкФ	1
С3	Конденсатор	1000 пФ	1
R1	Резистор	2 кОм	1
R2, R3, R9, R10	Резистор	10 кОм	4
R4	Резистор	100 Ом	1
R5	Резистор	4.7 кОм	1
R6	Резистор	1 кОм	1
R7, R8	Резистор	91 Ом	2	2 Вт
	Тактовая кнопка		2
