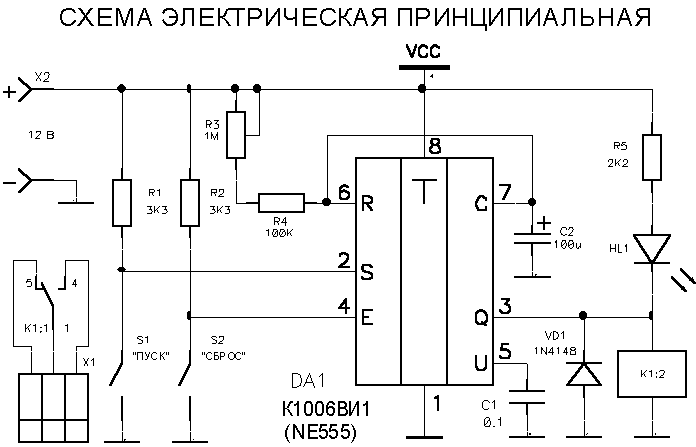

Устройство отключает нагрузку через заданный промежуток времени. Диапазон — до 5 мин. Uпит.= 3В Мощность нагрузки до 120 Ватт
Источник: r-ks.ru
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| DA1 | Программируемый таймер и осциллятор | NE555 | 1 | К1006ВИ1 | ||
| VD1 | Выпрямительный диод | 1N4148 | 1 | |||
| С1 | Конденсатор | 0.1 мкФ | 1 | |||
| С2 | Электролитический конденсатор | 100 мкФ | 1 | |||
| R1, R2 | Резистор | 3.3 кОм | 2 | |||
| R3 | Подстроечный резистор | 1МОм | 1 | |||
| R4 | Резистор | 100 кОм | 1 | |||
| R5 | Резистор | 2.2 кОм | 1 | |||
| S1, S2 | Кнопка | 2 | ||||
| К1 | Реле | 12 Вольт | 1 | |||
| HL1 | Светодиод | 1 | ||||
| Х2 | Разьем | 1 | ||||
