Понадобились знакомому секундомеры с большими цифрами, считающие до 9 секунд с точностью до тысячных. В магазинах он таких не нашёл, а заказывать на зарубежных сайтах не захотел, поэтому обратился ко мне. Решено было использовать микроконтроллер ATMega8515, т.к. он был легкодоступный и подходящий по параметрам. Техническое задание такое: секундомер, считающий до 9.999 сек., 2 большие кнопки — старт/пауза и сброс, питание от батареек. Сначала устройство было собрано на макетной плате, далее к железу писалась программа в CodeVisionAVR, а потом делалось 4 копии печатной платы для 4х экземпляров. В программе осуществлена программная защита от дребезга контактов, используется динамическая индикация цифр. При желании программу легко можно переделать под другую модель микроконтроллера Atmel.

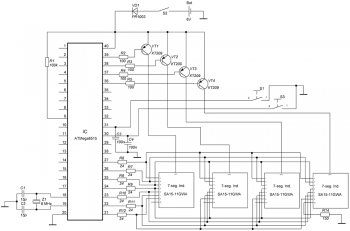

Схема устройства:

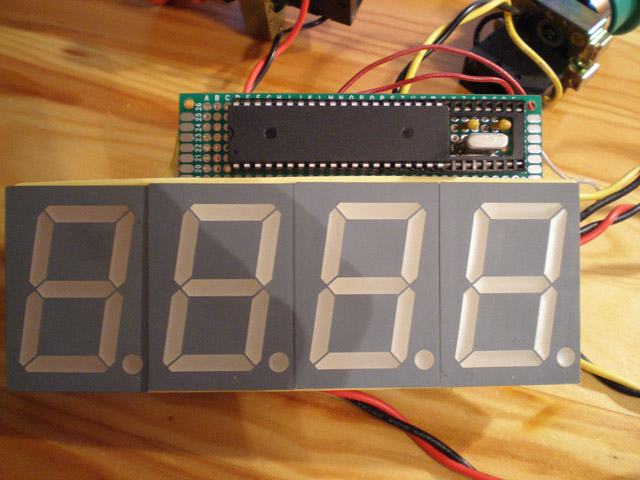

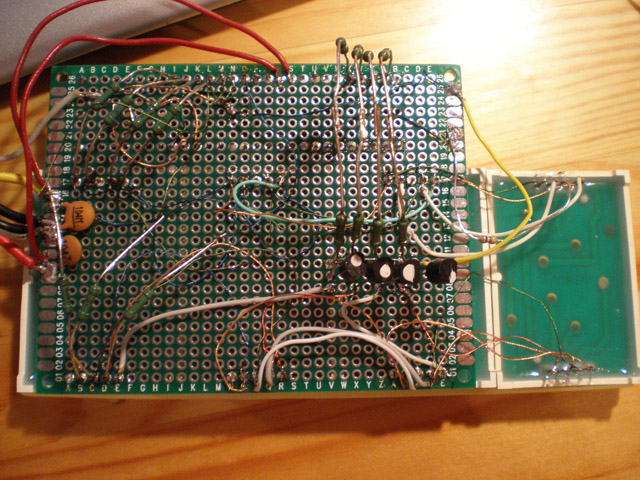

Проект на макетной плате.

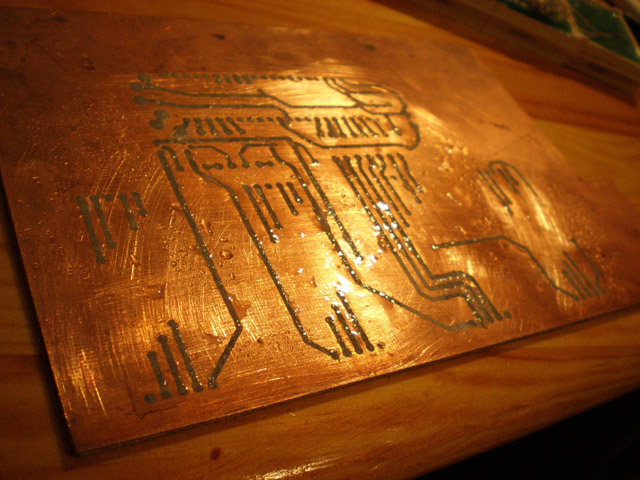

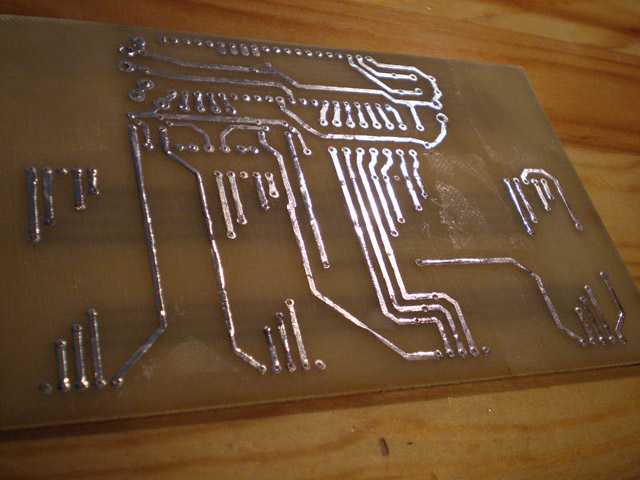

Изготовление печатной платы. В качестве раствора для травления я использовал такой: 100мл перекиси водорода, 30г лимонной кислоты и чайная ложка соли. Плата двухсторонняя, с другой стороны вырезал дорожки канцелярским ножом, лишнее убирал.

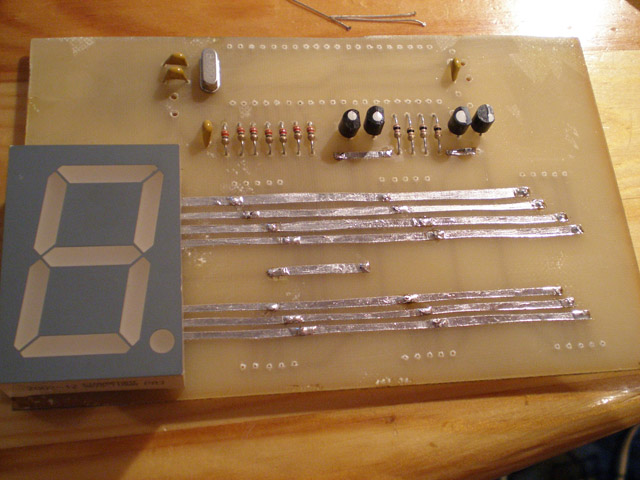

Запайка деталей.

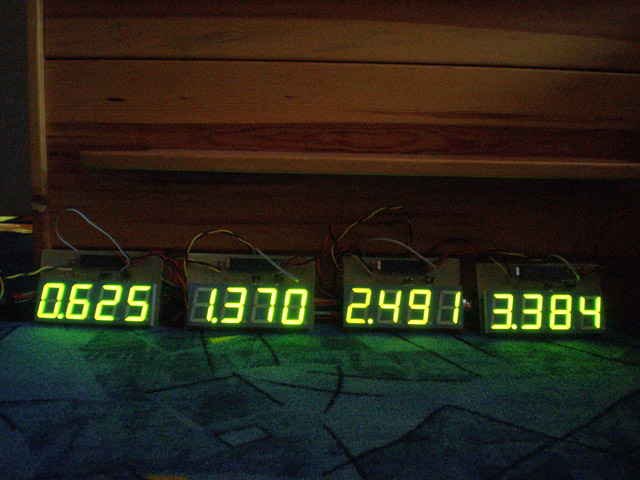

Устройство готово!

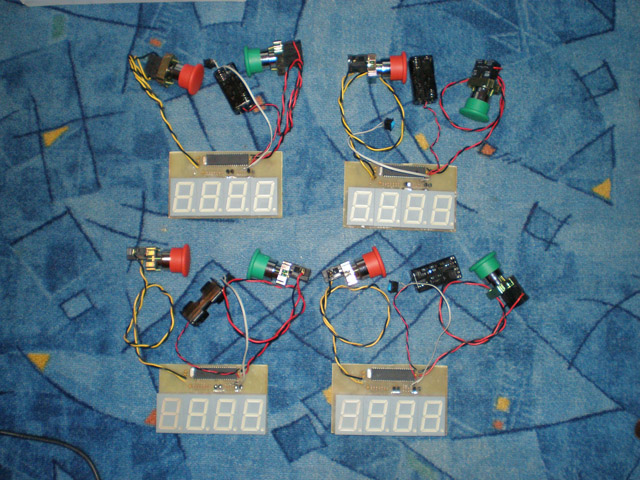

Таким же образом (исключая этап с макетной платой) делались остальные экземпляры.

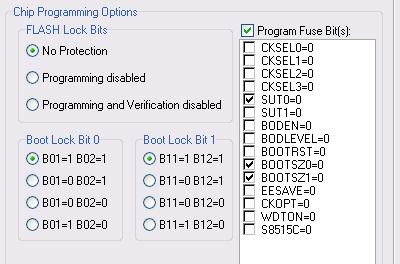

Фьюз-биты:

В прикреплённом архиве: печатная плата, схема в sPlan, прошивка, исходник, фьюз-биты.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
IC	МК AVR 8-бит	ATmega8515	1
VT1-VT4	Биполярный транзистор	КТ209А	4
VD1	Выпрямительный диод	PR1003	1
R1	Резистор	100 кОм	1
R2-R5	Резистор	100 Ом	4
R6-R12	Резистор	24 Ом	7
R14	Резистор	150 Ом	1
С1, С2	Конденсатор	15 пФ	2
С3, С4	Конденсатор	100 нФ	2
Z1	Кварцевый резонатор	8 МГц	1
Bat	Батарея	6В	1
S1, S3	Кнопка	Без фиксации	2
S2	Микротумблер		1
	Светодиодный индикатор	SA15-11GWA	4
