Сенсорный выключатель-регулятор яркости. Предназначен для установки вместо обычных выключателей или совместно с ночником или светильником. Обеспечивает плавное включение-выключение лампы накаливания и позволяет отрегулировать необходимую яркость лампы.

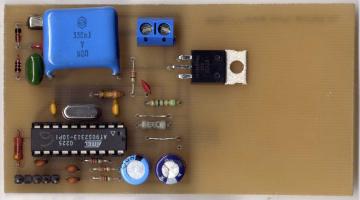

Рис.1 Сенсорный выключатель-регулятор яркости.

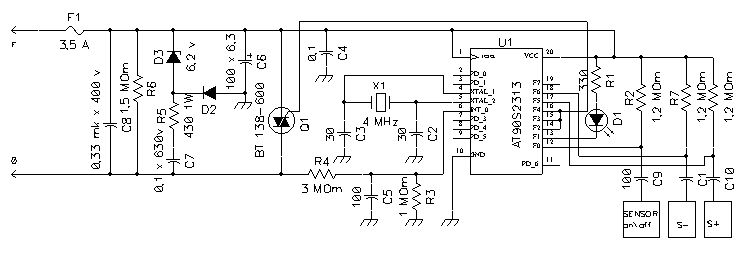

Рис.2 Схема сенсорного выключателя-регулятора яркости.

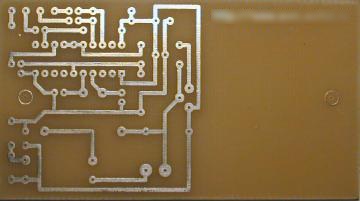

Рис.3 Печатная плата сенсорного выключателя-регулятора яркости.
Источник:msevm.com
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| U1 | AVR микроконтроллер | AT90S2313 | 1 | |||
| Q1 | Симистор | BT138-800 | 1 | |||
| D1 | Светодиод | 1 | ||||
| D2 | Диод | 1 | ||||
| D3 | Стабилитрон | 6.2 В | 1 | |||
| X1 | Кварцевый резонатор | 4 МГц | 1 | |||
| C1, C5, C9, C10 | Конденсатор | 100 пФ | 4 | |||
| C2, C3 | Конденсатор | 30 пФ | 2 | |||
| C4 | Конденсатор | 0.1 мкФ | 1 | |||
| С6 | Электролитический конденсатор | 100 мкФ | 1 | 6.3 В | ||
| C7 | Конденсатор | 0.1 мкФ | 1 | 630 В | ||
| C8 | Конденсатор | 0.33 мкФ | 1 | 400 В | ||
| R1 | Резистор | 330 Ом | 1 | |||
| R2, R7, | Резистор | 1.2 МОм | 3 | |||
| R3 | Резистор | 1 МОм | 1 | |||
| R4 | Резистор | 3 МОм | 1 | |||
| R5 | Резистор | 430 Ом | 1 | 1 Вт | ||
| R6 | Резистор | 1.5 МОм | 1 | |||
| F1 | Плавкий предохранитель | 3.5 А | 1 | |||
| on/off, s+, s- | Сенсор | Металлическая пластина | 3 | |||
| F, 0 | Клемма | 2 контакта | 1 | К сети | ||
| Разъём | 3 контакта | 1 | К сенсорам | |||
| Панелька для микросхемы | DIP20 | 1 | ||||
