У многих дома есть аквариум. Для его нормального функционирования требуется придерживаться определенного режима подачи света, аэрации и кормления. Для этого было сделано из сетевого удлинителя устройство управления аквариумом.
Сетевой удлинитель позволяет управлять работой трех розеток мощностью 60 Вт. (мощность ограничена отсутствием радиаторов) и простой кормушкой.
Устройство состоит из двух плат. На первой выполнена силовая часть — источник питания и симисторы для розеток. На второй цифровая часть — wi-fi модуль с часами реального времени. Платы электрически соединены с помощью разъёмов, а механически через металлические стоечки.

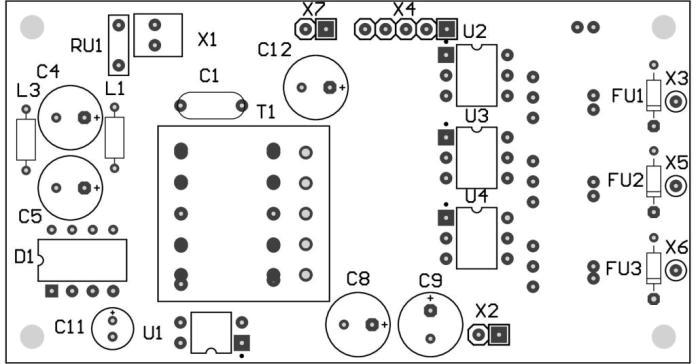

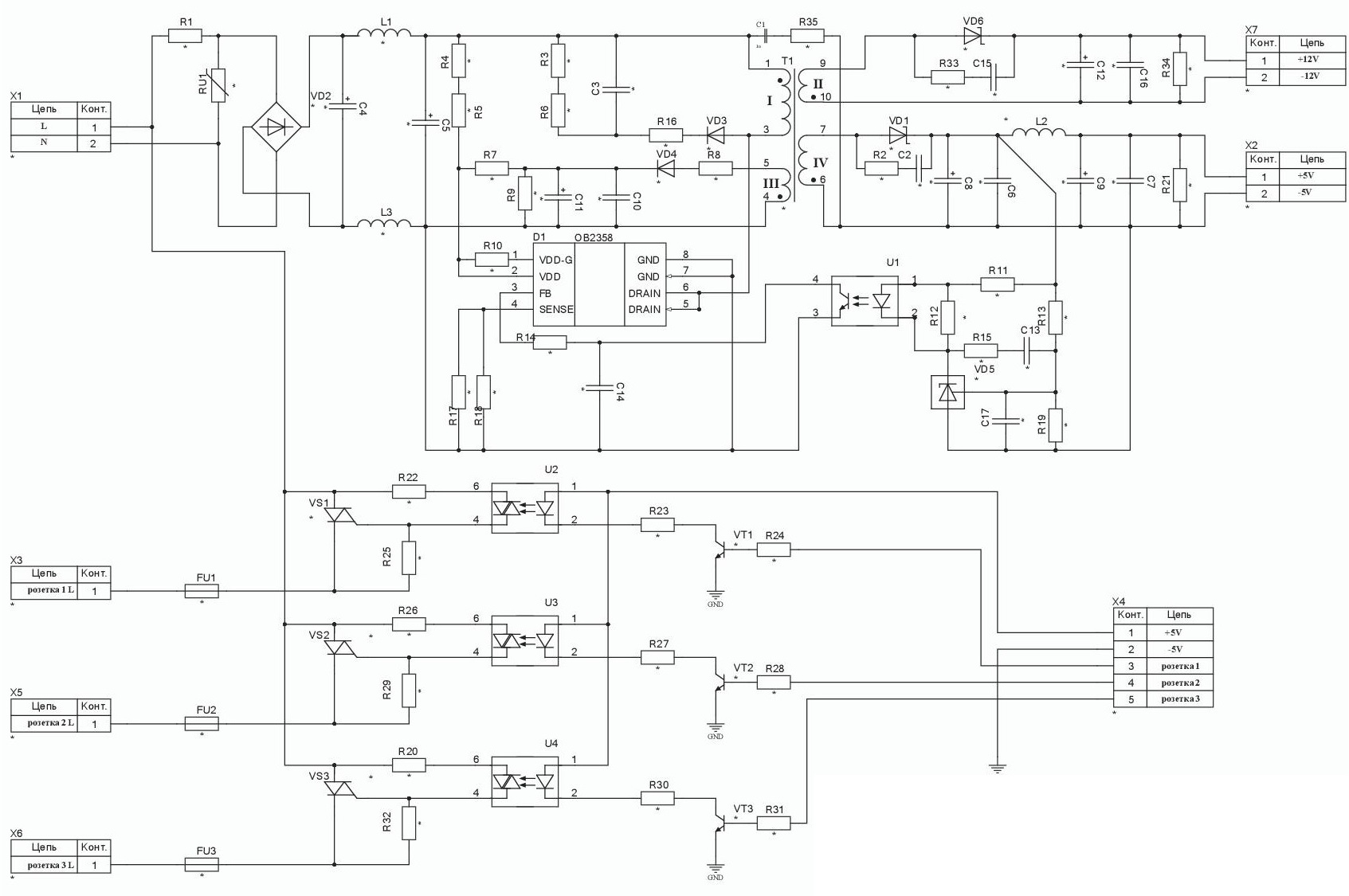

Источник питания на силовой плате рассчитан на 5 вольт выходного напряжения и нагрузке до 2 ампер(разъём Х2). Трансформатор выполнен на сердечнике EE20 с зазором 0.17мм, первичная обмотка 100 витков, вторичная 10 витков, питание ОВ2358 и вентилятора 25 витков. Так же предусмотрен разъём Х7 для подключения вентилятора 12 вольт на случай апгрейда и увеличения мощности розеток. Симисторы управляются цифровой частью через разъём Х4 драйверами MOC3062. Транзисторы VT1-VT3 необходимы для того, чтобы не перегружать выходы esp8266. Предохранителя FU1-FU3 на случай превышения нагрузкой допустимой мощности. Нагрузка подключается через разъём Х3 Х5 Х6 и контакт 2 разъёма Х1.

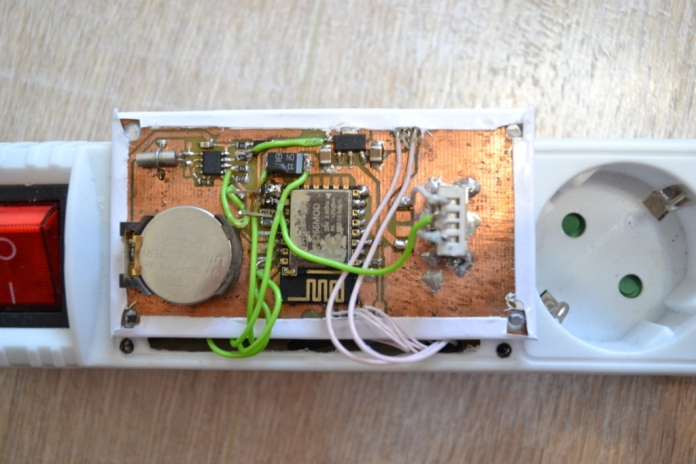

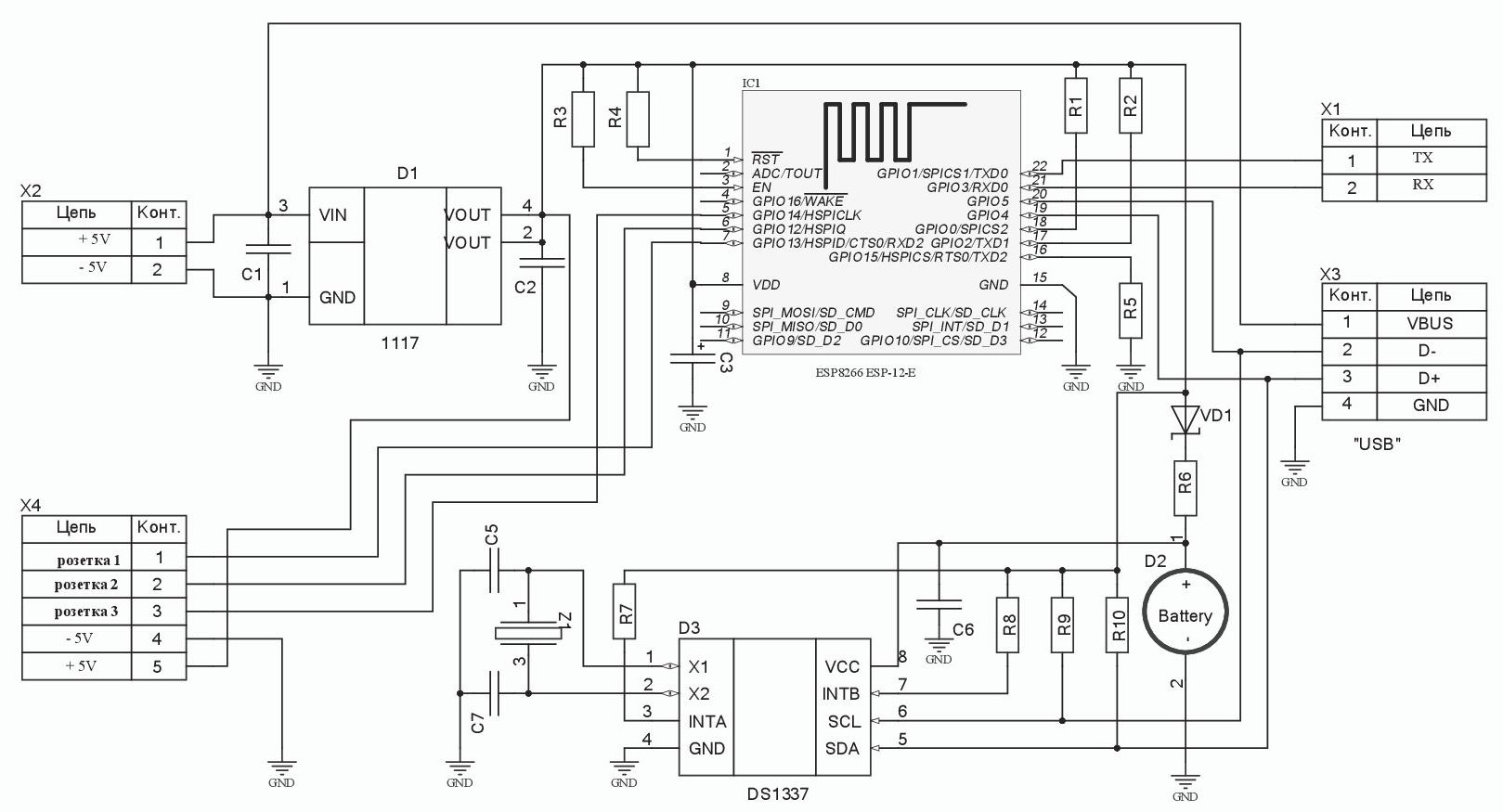

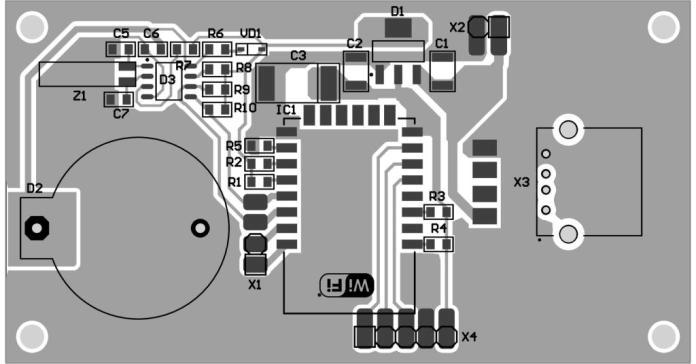

На плате управления установлен стабилизатор D1 1117 для питания ESP8266 напряжением 3,3 вольт, wifi модуль esp8266 и часы реального времени Ds1337 с батарейкой D2. Через разъём Х2 подается питающее напряжения 5 вольт, разъём Х4 управляет силовой частью, через разъём Х3 модуль программируется, а через разъём Х3 подключаются внешние устройства.

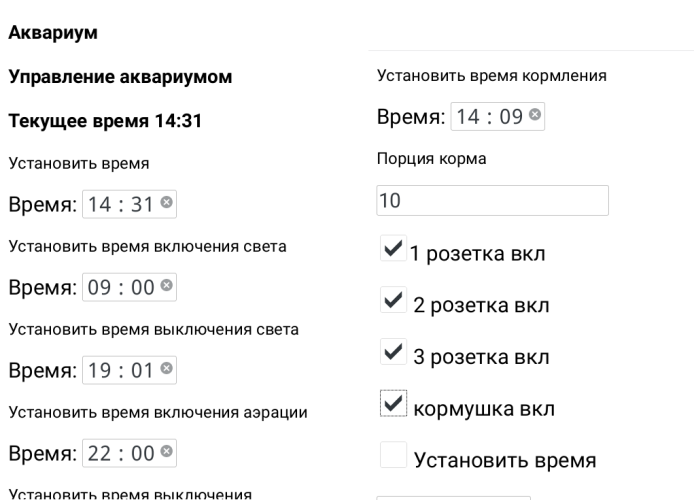

Сетевой удлинитель управляется через простейший понятный веб интерфейс — задается время включения и выключения розеток, время включения кормушки и количество корма. Включение розеток и кормушек управляется флажками внизу страницы ( чтобы включить необходимо поставить галочку, а чтобы выключить снять).

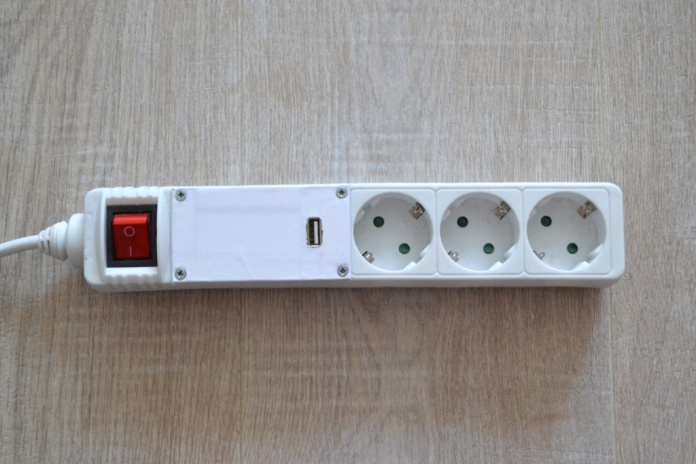

Корпус устройства выполнен из самого дешевого сетевого удлинителя купленного во всеми известном французском магазине.

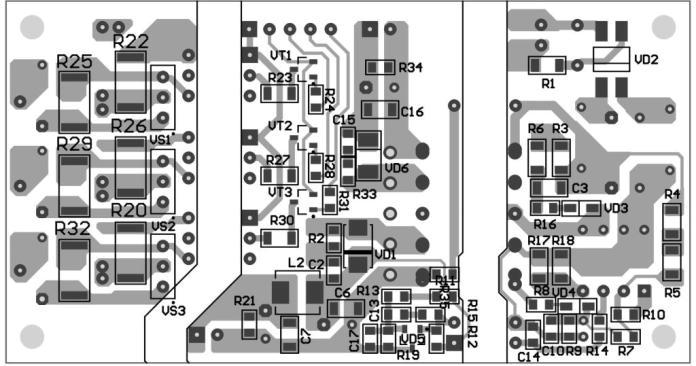

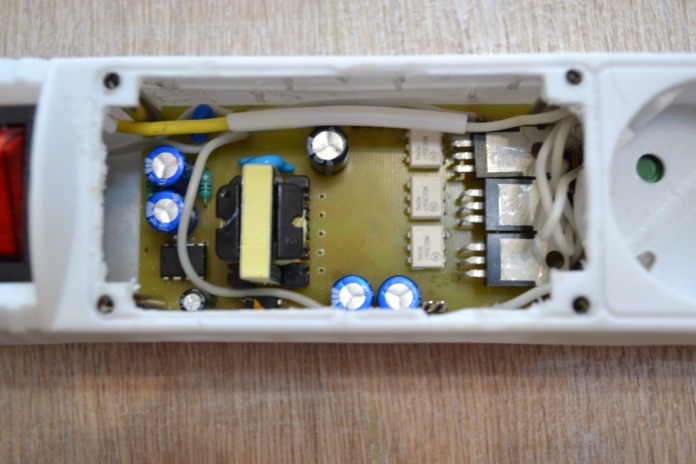

В удлинителе, рассчитанным на 5 розеток, с помощью дремеля, паяльника или ножа удаляются две розетки и на их место устанавливается печатные платы ( плата управления одновременно является внешней крышкой и она обклеена белой пленкой). На фото ранняя версия платы, было исправлено подключение часов реального времени, подтягивающие резисторы i2c перенесены от батарейки на питание 3.3 вольта (иначе они разряжали батарею во время работы)
Латунный контакт розетки разрезается на 3 части и между ними вставляются изолирующие вставки из текстолита. Вся эта конструкция соединяется с силовой платой проводами.
Корпус кормушки выполнен из текстолита.

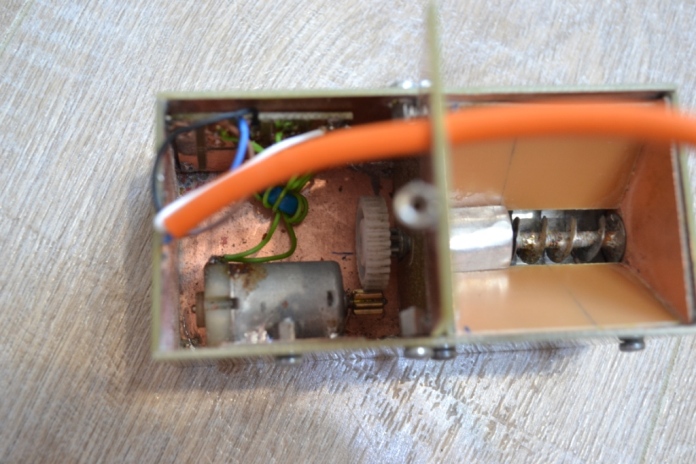

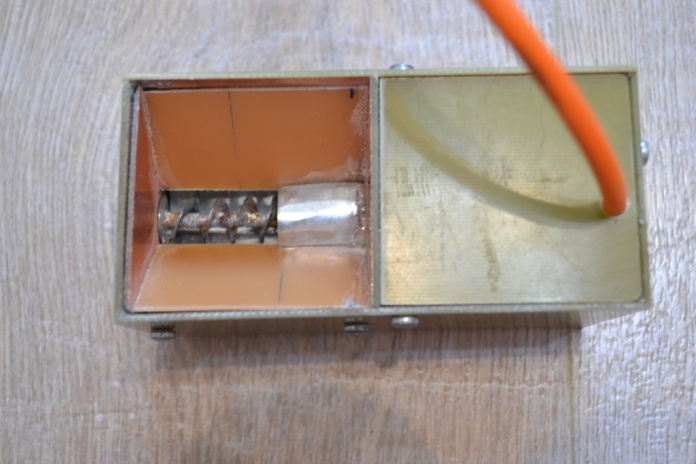

Кормушка работает следующим образом: моторчик крутит шнек, шнек выдавливает корм. Меняя время работы моторчика устанавливаем порцию корма. Для шнека вырезал 7 шайб из консервной банки, просверлил в них отверстие 4 мм, надрезал с одной стороны и припаял на болт М4 в виде спирали. Мотор и шестерни использованы от центрального замка ваз 2112.

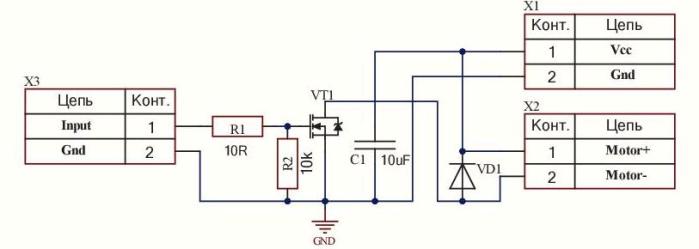

Мотор управляется простейшим ключом на полевом транзисторе. Ключ управляется напряжением 3,3 вольта, поэтому важно выбирать транзистор с напряжением управления затвором не более 3 вольт например. Потребление кормушки 150-200 мА.
Данный сетевой удлинитель заменяет несколько устройств управления для аквариумом и имеет небольшие габариты.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот | |
|---|---|---|---|---|---|---|---|
| Резисторы | |||||||
| R1 | 0805 | 0 Ом | 1 | ||||
| R2 | 0805 | 10 Ом | 1 | ||||
| R3, R6 | 1206 | 75 кОм | 2 | ||||
| R4 R5 | 1206 | 750 кОм | 2 | ||||
| R7 | 0805 | 10 ом | 1 | ||||
| R8 | 0805 | 22 Ом | 1 | ||||
| R9 | 0805 | 750 кОм | 1 | ||||
| R10 | 0805 | 1 кОм | 1 | ||||
| R11 | 0805 | 10 ом | 1 | ||||
| R12 | 0805 | 1 ком | 1 | ||||
| R13 | 0805 | 2 кОм | 1 | ||||
| R15 | 0805 | 2.2 кОм | 1 | ||||
| R16 | 0805 | 0 Ом | 1 | ||||
| 0805 | 0 Ом | 1 | |||||
| R19 | 0805 | 2 кОм | 1 | ||||
| R17, R19 | 0805 | 3.3 Ом | 2 | ||||
| R20, R26, R22, R25, R29, R32 | 2512 | 330 Ом | 6 | ||||
| R21 | 0805 | 220 Ом | 1 | ||||
| R23, R27, R30 | 1206 | 100 Ом | 3 | ||||
| R24, R28, R31 | 0805 | 4.7 кОм | 3 | ||||
| R33 | 0805 | 22 Ом | 1 | ||||
| R34 | 0805 | 1 кОм | 1 | ||||
| Конденсаторы | |||||||
| С1 | 2200 пФ | 1 | |||||
| С2 | 0805 | 470 пФ | 1 | ||||
| С3 | 1206 | 3300 пФ 1000в | 1 | ||||
| С4, С5 | 4.7 мкФ 400В | 2 | |||||
| С6, С7 | 0805 | 0.1 мкФ 50В | 2 | ||||
| с8, с9 | 220 мкФ 10в | 2 | |||||
| С10 | 0805 | 0.1 мкФ 50В | 1 | ||||
| С11 | 22 мкФ 50В | 1 | |||||
| С12 | 220 мкФ 50В | 1 | |||||
| С13 | 0805 | 0.1 мкФ 50В | 1 | ||||
| С14 | 0805 | 0.01 мкФ 50В | 1 | ||||
| С15 | 0805 | 220 пФ 100В | 1 | ||||
| С16 | 0805 | 0.1 мкФ 50В | 1 | ||||
| С17 | 0805 | 220 пФ 50В | 1 | ||||
| Полупроводники | |||||||
| VD2 | Диодный мост | MB6S | 1 | ||||
| D1 | Микросхема | ob2358 | 1 | ||||
| D3 | Выпрямительный диод | 1N4007 | 1 | ||||
| D4 | Выпрямительный диод | BAS321 | 1 | ||||
| VD1 | диод шоттки | 40В 3А | 1 | ||||
| VD6 | диод шоттки | 100В 1А | 1 | ||||
| U1 | Оптопара | PC817 | 1 | ||||
| VD5 | ИС источника опорного напряжения | TL431 | 1 | ||||
| VT1, VT2, VT3 | Биполярный транзистор | BC847 | 3 | ||||
| U2, U3, U4 | moc3061 | 3 | |||||
| VS1, VS2, VS3 | Симистор | BT136-600D | 3 | ||||
| L1, L3 | 100 мкГн | 2 | |||||
| L2 | 1 мкГн | 1 | |||||
| Плата управления | |||||||
| R1, R2, R3, R4, R5 | 0805 | 10 кОм | 5 | ||||
| R6, R7, R8, R9, R10 | 0805 | 4.7 кОм | 5 | ||||
| С1, С2 | 1210 | 22 мкФ 10В | 2 | ||||
| С3 | 0805 | 0.1 мкФ 50В | 1 | ||||
| С6 | 33 мкФ 10В | 1 | |||||
| D1 | 3.3 Вольт | 1117 | 1 | ||||
| IC1 | ESP12E | 1 | |||||
| VD1 | Выпрямительный диод | BAS321 | 1 | ||||
| D3 | Часы реального времени (RTC) | DS1337 | 1 | ||||
