Да, иногда намного проще купить датчик света в магазине. Но, если этих датчиков нужно, к примеру, 20 штук. То о рентабельности такой покупки я бы поспорил.

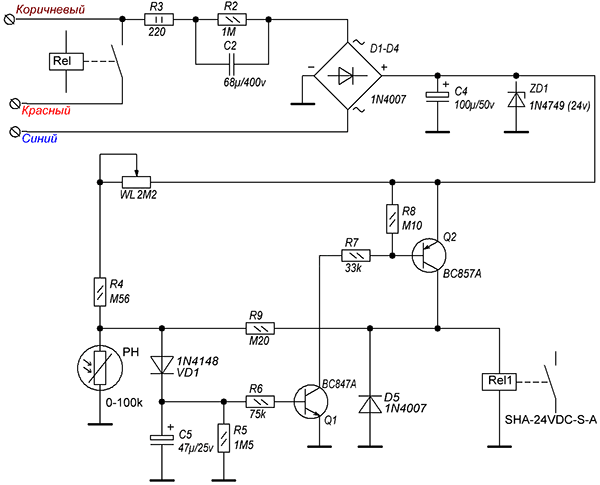

Выкладываю, по моему мнению, простую и легко повторяемую схему фотореле из тех, что выпускаются в массовое производство.
Подстроечным резистором WL регулируется порог срабатывания реле при уровне освещенности от 5 до 50 лк.
ZD1- стабилитрон 24 Вольта.
PH- фоторезистор, подойдет любой с разностью около 10 — 70 кОм.
В качестве корпуса отлично подойдет баночка из под крема или любая другая емкость с полу или прозрачными стенками.
| Номинальное напряжение | 230 Вольт |
| Номинальная частота | 50 Герц |
| Номинальный ток нагрузки при cos φ=1 | 20 Ампер |
| Номинальный ток нагрузки при cos φ=0.6 | 16 Ампер |
| Собственная потребляемая мощность | 0,45 Ватт |

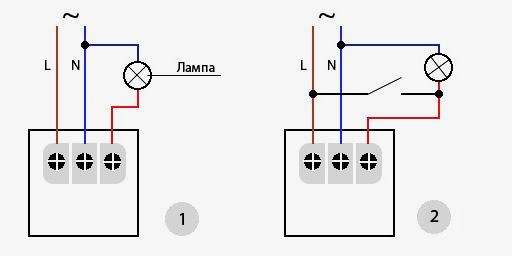

Схема подключения фотореле
Ноль и фаза при подключении не имеют значения. От них зависит будет ли на цоколе лампы напряжение при выключенном реле или нет.
На рис. 1 выше указана типовая схема подключения лампы или нагрузки. На рис. 2 предложен вариант с выключателем. Так как иногда при выключенном реле нужно принудительно включить лампу.

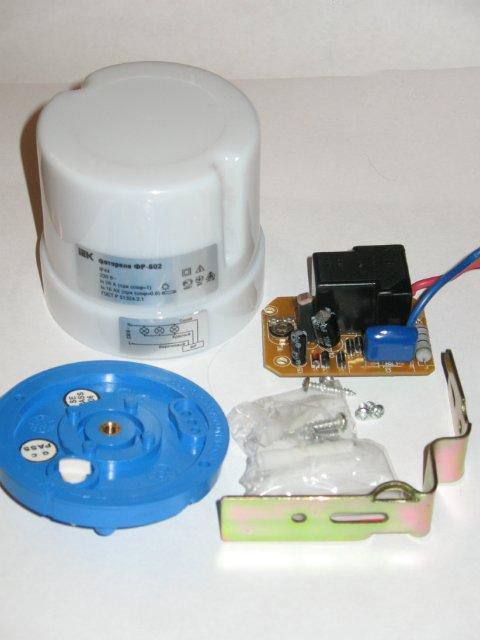

Полностью разобранное заводское фотореле.

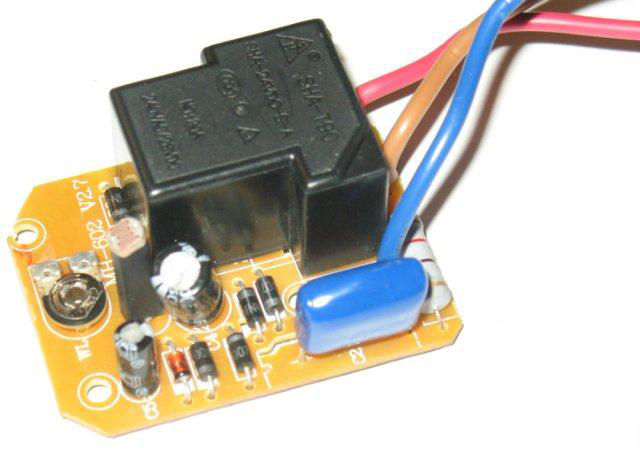

Плата фотореле, вид сверху.

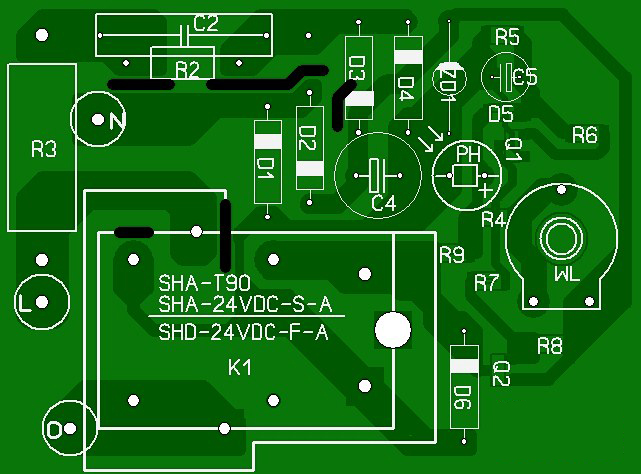

Рисунок прозрачной печатной платы. Вид сверху. Черные полосы- это «окна». Нужны для предотвращения КЗ и искрения между проводниками. Они не обязательны, но желательны.
Плата разведена для 2-х видов реле. Но, ее можно легко перерисовать под реле, имеющиеся у Вас.

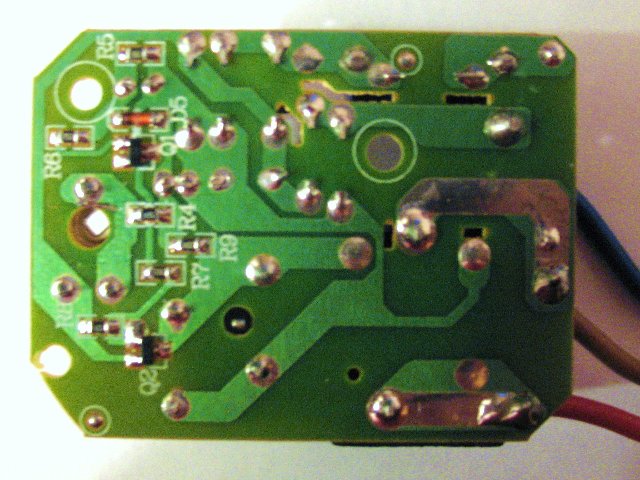

На фотографии нижней стороны платы, эти «окна» хорошо видны.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| Q1-Q2 | Биполярный транзистор | BC857A | 2 | |||
| D1-D5 | Выпрямительный диод | 1N4007 | 5 | |||
| VD1 | Выпрямительный диод | 1N4148 | 1 | |||
| ZD1 | Стабилитрон | 1N4749 | 1 | |||
| R2 | Резистор | 1 МОм | 1 | 0.125 Вт | ||
| R3 | Резистор | 220 Ом | 1 | 2 Вт | ||
| R4 | Резистор | 560 кОм | 1 | 0.125 Вт | ||
| R5 | Резистор | 1.5 МОм | 1 | 0.125 Вт | ||
| R6 | Резистор | 75 кОм | 1 | 0.125 Вт | ||
| R7 | Резистор | 33 кОм | 1 | 0.125 Вт | ||
| R8 | Резистор | 100 кОм | 1 | 0.125 Вт | ||
| R9 | Резистор | 200 кОм | 1 | 0.125 Вт | ||
| PH | Фоторезистор | 0-100 кОм | 1 | |||
| WL | Подстроечный резистор | 2.2 МОм | 1 | |||
| C2 | Конденсатор | 0.68мкФ 400В | 1 | |||
| C4 | Электролитический конденсатор | 100мкФ 50В | 1 | |||
| C5 | Электролитический конденсатор | 47мкФ 25В | 1 | |||
| Rel1 | Реле | SHA-24VDC-S-A | 1 | |||
