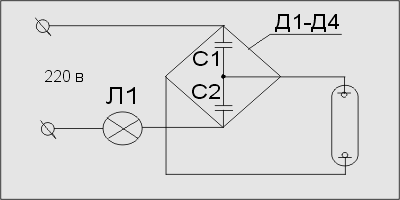

Эта схема не требует наличия накальной спирали в лампе
Л1 — 25Вт
С1, С2 — 0,1-1мкФ
Д1, Д2 — КЦ405 или любые аналогичные диоды и сборки.

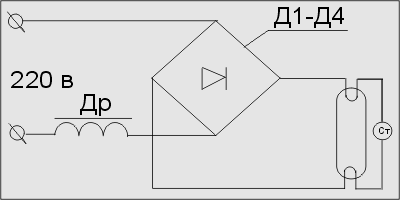

Вторая схема
Данная схема включения отличается от стандартной тем что в ней добавлена диодная сборка, которая позволяет избавится от эффекта мерцания лампы и уменьшает время ее зажигания.

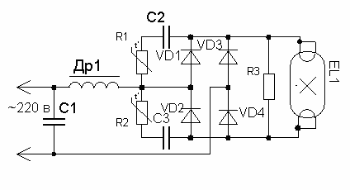

Третья схема
Более перспективны — безстартерные устройства зажигания, где нити накала по своему прямому назначению не используются, а выполняют роль электродов газоразрядной лампы — на них подается напряжение, необходимое для поджига газа в лампе.
Данная схема рассчитана для питания ламп мощностью более 40 Вт. Здесь мостовой выпрямитель выполнен на диодах VD1-VD4. А «пусковые» конденсаторы C2, C3 заряжаются через терморезисторы R1, R2 с положительным температурным коэффициентом сопротивления. Причем в один полупериод заряжается конденсатор С2 (через терморезистор R1 и диод VDЗ), а в другой — СЗ (через терморезистор R2 и диод VD4). Терморезисторы ограничивают ток зарядки конденсаторов. Поскольку конденсаторы включены последовательно, напряжение на лампе EL1 достаточно для ее зажигания.
Если терморезисторы будут в тепловом контакте с диодами моста, их сопротивление при нагревании диодов возрастет, что понизит ток зарядки.

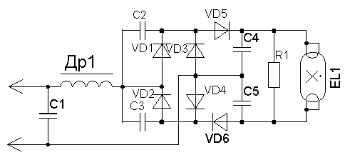

Этот вариант, в отличии от только что рассмотренного, несколько лучший для питания мощных ламп, так как здесь применено учетверение сетевого напряжения.
Примечание
— Если Вы собрали схему и она не работает, то поменяйте полярность стартера.
— Для облегчения поджига лампы на один конец ее баллона наклеивают кольцевой ободок из фольги, соединенный проводником с выводами противоположного конца.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот | |
|---|---|---|---|---|---|---|---|
| Схема №1 | |||||||
| VD1-VD4 | Диодный мост | КЦ405А | 1 | ||||
| С1, С2 | Конденсатор | 0.1-1 мкФ | 2 | ||||
| Л1 | Лампа накалывания | 220 В 25 Вт | 1 | ||||
| Лампа дневного света | 1 | ||||||
| Схема №2 | |||||||
| VD1-VD4 | Диод | 4 | |||||
| Др | Дроссель | 1 | |||||
| Лампа дневного света | 1 | ||||||
| Стартер запуска лампы | 1 | ||||||
| Схема №3 | |||||||
| VD1-VD4 | Диод | КД243Г | 4 | ||||
| С1 | Конденсатор | 8 мкФ 400 В | 1 | ||||
| C2-C3 | Конденсатор | 0.5 мкФ 300 В | 3 | ||||
| R1, R2 | Терморезистор | СТ15-2 | 2 | ||||
| R3 | Резистор | 1 МОм | 1 | 0.5 Вт | |||
| Др1 | Дроссель | 1УБИ80 | 1 | ||||
| EL1 | Лампа дневного света | 40 Вт и более | 1 | ||||
| Схема №4 | |||||||
| VD1-VD6 | Диод | КД243Г | 6 | ||||
| С1 | Конденсатор | 8 мкФ 400 В | 1 | ||||
| С2, С3 | Конденсатор | 0.5 мкФ 300 В | 2 | ||||
| С4, С5 | Конденсатор | 0.01 мкФ 750 В | 2 | ||||
| R1 | Резистор | 1 МОм | 1 | 0.5 Вт | |||
| Др | Дроссель | 1УБИ80 | 1 | ||||
| EL1 | Лампа дневного света | 40-80 Вт | 1 | ||||
