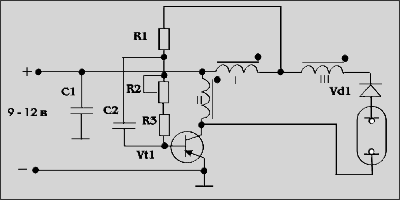

Представленная на рисунке схема позволяет подключать к себе любые низковольтные лампы дневного света мощностью от 4 до14 вт такие как: ЛБ4-2, ЛБ4-7, ЛБ6-2, ЛБ6-7, ЛБ8-1, ЛЕЦ8, ЛБЕ10, ЛБ18-1, TL4W/33, TL6W/33, TL6W/54, TL8W/33, TL8W/840.
Конструкция и детали
|
R1 |
10 кОм, 0,25 Вт |
|
R2 Настройка яркости свечения лампы. |
470 Ом, СП-… |
|
R3 |
2,2 кОм, 0,25 Вт |
|
C1 |
10мкФ-15в |
|
C2 |
0,33 мкФ |
|
VT1 Устанавливается на радиатор 25 см кв. |
КТ805АМ, КТ841А, КТ842А, КТ847А, и др. |
|
VD1 |
КД411АМ |
Трансформатор
Первой мотается II, потом слой изоляции, затем мотается I, слой изоляции, мотается III.
|
Мощность лампы, |
Uпит = 6 В |
Uпит = 12 В |
Магнито |
||||
|
I |
II |
III |
I |
II |
III |
||
|
4 |
6 |
12 |
80 |
6 |
22 |
60 |
Б26, Б30 |
|
6 |
7 |
12 |
100 |
6 |
22 |
80 |
|
|
10 -14 |
8 |
12 |
120 |
6 |
22 |
110 |
Ш7х7, М4000 |
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| Vt1 | Биполярный транзистор | КТ805АМ | 1 | КТ841А, КТ842А, КТ847А | ||
| Vd1 | Диод | КД411А | 1 | |||
| С1 | Электролитический конденсатор | 10 мкФ 15 В | 1 | |||
| С2 | Конденсатор | 0.33 мкФ | 1 | |||
| R1 | Резистор | 10 кОм | 1 | 0.25 Вт | ||
| R2 | Подстроечный резистор | 470 Ом | 1 | |||
| R3 | Резистор | 2.2 кОм | 1 | 0.25 Вт | ||
| Лампа дневного света | 4-14 Вт | 1 | ||||
| I, II, III | Катушка индуктивности | 3 | ||||
| Батарея питания | 9-12 В | 1 | ||||
