Все большую популярность в системах автоматики как домашнего, так и промышленного применения находят насосы-дозаторы. Такие насосы широко начинают применяться и в системах подачи топлива, и в системах капельного орошения и для подачи в резервуары определенных доз необходимых реагентов. Однако, промышленные изделия, зачастую импортного происхождения и характеризуются высокой стоимостью. Попытаемся предложить решение, которое превратит обычный насос в насос – дозатор.
В случае применения двигателя постоянного тока в качестве привода насоса – дозатора, управление .производительностью насоса можно осуществлять изменением напряжения питания. Однако, для того чтобы, скажем, снизить производительность насоса, уменьшать напряжение до низких значения небезопасно, т.к. двигатель может выйти из зоны устойчивого управления. Выходом в такой ситуации может быть – обеспечение импульсного режима питания насоса.. С каждым импульсом, двигатель как бы начинает работать заново, преодолевая, связанные со стартовыми режимами, моменты сопротивления (сухое трение, набор оборотов и т.д.). .

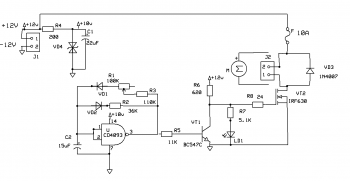

Достаточно просто импульсный режим питания реализуется на микросхемах стандартной логики. В данной схеме, для задания импульсного режима питания, применен генератор с изменяемой длительностью паузы между импульсами подачи питания. В самом деле, ведь импульс питания не должен уменьшаться до нуля, с тем, чтобы гарантировать время работы в импульсе минимально необходимое для устойчивой работы. Время рабочего цикла насоса задается с помощью резистора R2. Время паузы – резисторами R1 и R3

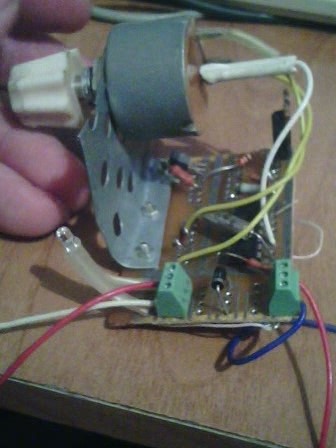

Диод VD3 служит для рекуперации тока, вызванного ЭДС самоиндукции обмотки двигателя по перерыва подачи питания через обмотку двигателя. Его назначение здесь не отличается от диодов, подключаемых параллельно обмоткам реле постоянного тока для устранения выбросов напряжения. Транзисторный ключ VT2 в состоянии обеспечить коммутацию нагрузки с током потребления до 9 А. Фото рабочего макета устройства:
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| U | Вентиль | CD4093B | 1 | |||
| VT1 | Биполярный транзистор | BC547C | 1 | |||
| VT2 | MOSFET-транзистор | IRF630A | 1 | |||
| VD1-VD2 | Выпрямительный диод | 1N4148 | 2 | |||
| VD3 | Выпрямительный диод | 1N4007 | 1 | |||
| LD1 | Светодиод | АЛ307А | 1 | |||
| VD4 | Стабилитрон | КС210Б | 1 | |||
| R1 | Переменный резистор | 100 кОм | 1 | СПО | ||
| R2 | Резистор | 36 кОм | 1 | |||
| R3 | Резистор | 110 кОм | 1 | |||
| R4 | Резистор | 200 Ом | 1 | |||
| R5 | Резистор | 11 кОм | 1 | |||
| R6 | Резистор | 620 Ом | 1 | |||
| R7 | Резистор | 5.1 кОм | 1 | |||
| R8 | Резистор | 24 Ом | 1 | |||
| C1 | Конденсатор | 22 мкФ | 1 | |||
| C2 | Конденсатор | 15 мкФ | 1 | |||
