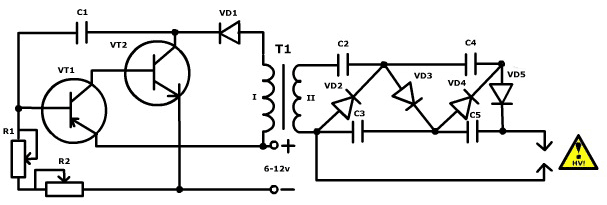

Представлен прототип шокера в корпусе из под телефонной трубки.
При намотке Т1 необходимо взять строчник с любого телевизора. Не половину трансформатора, а целый!
I обмотку мотать проводом 0.4мм (я взял жилу от UTPхи) 10 витков
II обмотка (она же HV) мотать проводом 0.2-0.3мм 1000 виктов
ВАЖНО! Во избежание пробоя обмоток трансформатора II обмотку мотать поверх I через изоляцию(лакоткань, лента фум)! МОТАТЬ НЕОБХОДИМО ВИТОК К ВИТКУ 200-300 ВИТКОВ НА СЛОЙ. Между слоями прокладывать фум.
VD1 — Служит для стабилизации дуги и защиты транзистора от пробоя обратным напряжением с умножителя (можно и без него но при этом дуга будет бить хаотично и очень быстро сядет транзистор).
R1 — Собственно является регулятором.
R2 — Подстроечный резистор для корректировки максимального напряжения на выходе.
VT1 и VT2 — Необходимо установить на радиатор (Коллекторы транзисторов не должны замыкаться!).
Для получения максимального прострела дуги необходимо умножитель залить парафином.
Шокер не будет работать от батареек типа крона! Для питания я брал 2 последовательно соединённых аккумулятора от китайского телефона 3.7v 1.6A. (максимальный прострел дуги составил ~4.5см).
При полностью заряженных аккумуляторах баловался им неделю 🙂 Частота прострела дуги зависит от расстояния между электродами.
Если использовать аккумуляторы от мобильных телефонов — то необходимо шокер подключать непосредственно к аккумулятору, в обход микросхемы стабилизации напряжения и тока заряда (если таковая имеется) иначе она сгорит.
При полной мощности 12V нагрузка составляет ~2.5 — 3А (подключал к аккумулятору от UPS 12v 7Ah).
Генератор стабильно работает как на больших нагрузках так и на маленьких, поэтому разрядник последовательно выходу не нужен.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| VT1 | Биполярный транзистор | КТ837А | 1 | |||
| VT2 | Биполярный транзистор | КТ805А | 1 | |||
| VD1 | Диод | КД213А | 1 | |||
| VD2-VD5 | Диод | КЦ106В | 4 | |||
| С1 | Конденсатор | 0.02 мкФ | 1 | |||
| С2-С5 | Конденсатор | 2200 пФ 6.3 кВ | 4 | |||
| R1 | Переменный резистор | 47 кОм | 1 | |||
| R2 | Переменный резистор | 10 кОм | 1 | |||
| Т1 | Трансформатор | 1 | ||||
| Батарея питания | 6-12 В | 1 | ||||
