К сожалению автор не прислал никаких описаний кроме самой схемы. Может быть кому-нибудь пригодится.
Автор: Родиков Евгений Юрьевич (evgen100777 [собака] rambler.ru)
Список радиоэлементов
Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот | |
---|---|---|---|---|---|---|---|

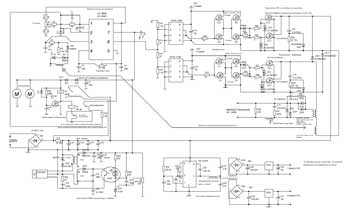

Схема сварочного инвертора | |||||||
ШИМ контроллер | UC3845 | 1 | UC2845 | ||||
AC/DC преобразователь | TOP224Y | 1 | |||||
Микросхема | IR53HD420 | 1 | |||||
Линейный регулятор | LM7815 | 2 | |||||
Оптопара | HCPL-3120 | 2 | |||||
Оптопара | 4N25M | 1 | |||||
VT1 | MOSFET-транзистор | IRF120 | 1 | ||||
VT1-VT4 | Транзистор N-проводимости | 4 | N-канал | ||||
VT5-VT8 | Транзистор Р-проводимости | 4 | Р-канал | ||||
VT9-VT12 | Транзистор | HGTG30N60A | 4 | ||||
VD1, VD25 | Выпрямительный диод | 1N4148 | 2 | ||||
VD2, VD3, VD9, VD10 | Диод Шоттки | 1N5819 | 4 | ||||
VD4 | Стабилитрон | 9 В | 1 | ||||
VD5-VD7 | Диод | 3 | |||||
VD8 | Диодный мост | KBPC3510 | 2 | Два моста соединенных параллельно | |||
VD12, VD14, VD30 | Стабилитрон | 1N4744A | 8 | В каждой паре стабилитроны соединяются встречно | |||
VD17, VD18 | Выпрямительный диод | VS-HFA30PA60CPBF | 2 | ||||
VD19-VD22 | Выпрямительный диод | VS-150EBU02 | 4 | ||||
VD23 | Выпрямительный диод | BYV26C | 1 | ||||
VD24 | Защитный диод | 1.5ке250 | 1 | Как VD24 на схеме забыли обозначить | |||
VD27 | ИС источника опорного напряжения | TL431 | 1 | ||||
VD28, VD29 | Диодный мост | 2 | |||||
VD31, VD32 | Выпрямительный диод | VS-HFA25PB60PBF | 2 | ||||
VD33 | Выпрямительный диод | MBR20100CT- | 1 | ||||
C1 | Конденсатор | 0.022 мкФ | 1 | ||||
С2, С4, С8, С19, С20, С23, С25, С26 | Конденсатор | 0.1 мкФ | 8 | С26 50 Вольт | |||
С3, С17, С18 | Конденсатор | 6800 пФ | 3 | С17, С18 марки К78-2 | |||
С5 | Конденсатор | 2200 пФ | 1 | ||||
С6 | Электролитический конденсатор | 1 | Подбирается при настройке таймера | ||||
С7 | Электролитический конденсатор | 200 мкФ | 1 | ||||
С9-С12 | Электролитический конденсатор | 500-750 мкФ | 4 | Чтобы в общей сумме набралось 2000-3000 мкФ | |||
С13, С14, С31, С32 | Электролитический конденсатор | 10 мкФ | 4 | ||||
С15, С16 | Конденсатор | 4700 пФ | 2 | Конденсатор марки К78-2 | |||
С21 | Электролитический конденсатор | 1000 мкФ | 1 | ||||
С22, С33 | Конденсатор | 1000 пФ 1000 В | 2 | Напряжение указано для С22 | |||
С27, С28 | Электролитический конденсатор | 4.7 мкФ | 2 | ||||
С29, С30 | Электролитический конденсатор | 470 мкФ 50 В | 2 | ||||
R1 | Подстроечный резистор | 10 кОм | 1 | ||||
R1, R2 | Резистор | 33 кОм | 2 | ||||
R3, R26 | Переменный резистор | 2.2 кОм | 2 | ||||
R4, R29 | Резистор | 510 Ом | 2 | ||||
R5 | Резистор | 1.3 кОм | 1 | ||||
R7 | Резистор | 150 Ом | 1 | ||||
R8 | Резистор | 1 Ом | 1 | 1 Вт | |||
R9 | Резистор | 680 кОм | 1 | ||||
R10, R14, R15 | Резистор | 1.5 кОм | 3 | ||||
R12, R13 | Резистор | 1 кОм | 2 | ||||
R16, R17, R27, R28 | Резистор | 10 Ом | 4 | R27 и R28 по 5 Вт | |||
R18, R19 | Резистор | 1.5 Ом | 2 | 0.5 Вт | |||
R20-R23 | Резистор | 3 Ом | 4 | ||||
R24, R25 | Резистор | 30 Ом | 2 | 15 Вт | |||
R30 | Резистор | 200 Ом | 1 | ||||
R31 | Подстроечный резистор | 47 кОм | 1 | ||||
R32 | Резистор | 6.2 Ом | 1 | ||||
R33 | Подстроечный резистор | 22 кОм | 1 | ||||
R34 | Резистор | 47 кОм | 1 | 2 Вт | |||
Двигатель с вентилятором | 2 | ||||||
К1 | Реле | 12 В | 1 | С контактами под нагрузку 40 А | |||
К2 | Реле | РЭС 49 | 1 | ||||
Трансформатор | 3 | ||||||
L1 | Катушка индуктивности | 1 | |||||
L2 | Катушка индуктивности | 35 мкГн | 1 | ||||
Резонансный дросель | 1 | ||||||

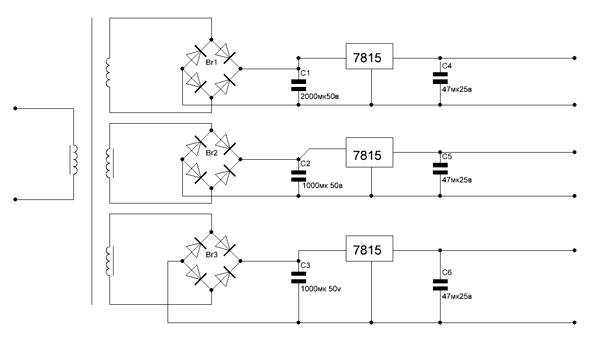

Схема блока питания | |||||||
Линейный регулятор | LM7815 | 3 | |||||
Br1-Br3 | Диодный мост | 3 | |||||
С1 | Электролитический конденсатор | 2000 мкФ 50 В | 1 | ||||
С2, С3 | Электролитический конденсатор | 1000 мкФ 50 В | 2 | ||||
С4-С6 | Электролитический конденсатор | 47 мкФ 25 В | 3 | ||||
Трансформатор | 1 | ||||||
