Случилось так, что в связи с болезнью пришлось оставить домик в поселке без присмотра. Нужен таймер, который в течении 2-3 недель (а получилось 2,5 месяца) создавал эффект присутствия в доме, не взирая на нестабильное напряжение и частое отключение сети. Из продающихся за разумную цену ничего не подошло. Интернет и радиотехническая литература тоже не удовлетворила меня полностью. Пришлось творить самому. За пару вечеров собрал простенький таймер с часами, который по вечерам с 18-00 до 21-00 включал свет. В случае отключения напряжения часы не сбивались: индикатор отключался, а микроконтроллер продолжал работать от аккумуляторов, которые потом заряжались малым током. Время такое выбрал потому что был январь месяц. В конце февраля перевел часы на полтора часа назад. Теперь хотя на таймерных часах было 18-00 и включалась лампа, реально было 19-30 вечера. К концу марта необходимость в таймере отпала, но думаю он мне еще пригодится на период отпуска. Возможно дойдут руки до усовершенствования, ну а пока делюсь тем, что есть.

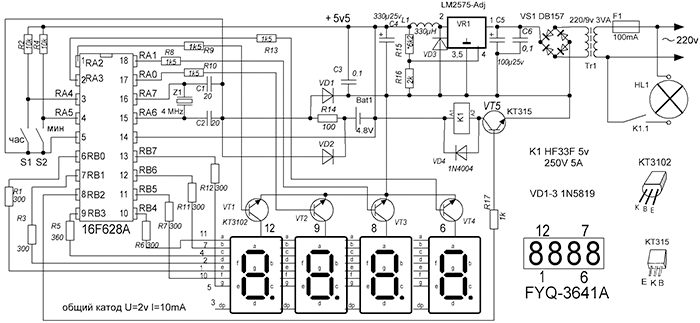

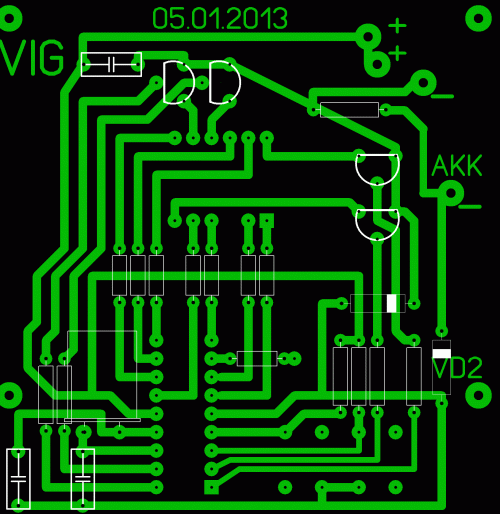

Схема простая, подобна тем часам, которые я выкладывал на этом сайте. Там же и блок питания с резервными аккумуляторами. Добавлен только узел включения лампы. Сначала я его сделал на симисторе ВТВ-16. Но экономка вспыхивала при включении в сеть (иногда). Чем бороться с переходными процессами, поставил реле, думаю для лампы-экономки это безопаснее. К плате я не подводил 220 вольт, поэтому симистор (а впоследствии – реле) с транзистором и диодом закрепил отдельно.

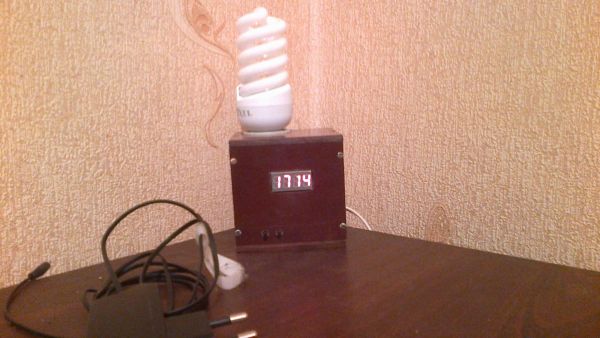

Также в корпусе установил и патрон под лампу. Для охлаждения в боковых и задней стенке корпуса просверлил по 8 отверстий d=5мм: по 4 в нижней части и по 4 в верхней. Но нагрев не ощущается.

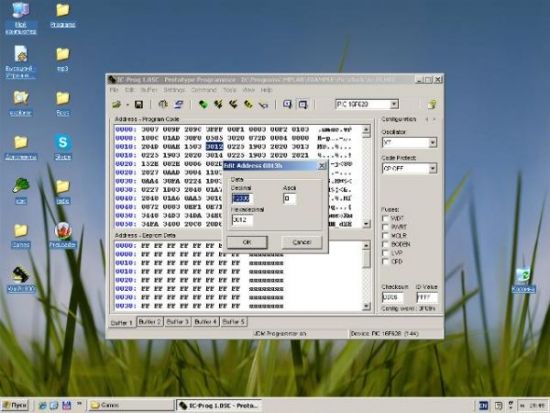

Часы выставляются двумя кнопками: часов и минут. Программа написана на Ассемблере. Программа проверяет соответствие часов установленным (запрограммированным) значениям. Сейчас в программе установлены 18, 19 и 20 часов. Но при программировании можно изменить время работы таймера. На примере IC Prog (в других программах — аналогично) нужно найти по адресу 0013h значение 3012, по адресу 0017h значение 3013, по адресу 0021h значение 3014. Первые две цифры значений (30) — это код команды, а вторые две — это значение часов в шестнадцатеричном коде: 12 соответствует десятичному числу 18, 13 -19 и т.д. Для изменения нужно дважды кликнуть левой кнопкой по значению того адреса, который хотите изменить. Откроется окно редактирования, в котором значение 3012 меняете на другое, например 3005. Теперь таймер будет включен утром с 5-00 до 6-00 и вечером с 19-00 до 21-00. Так-же можно установить любое другое время.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| МК PIC 8-бит | PIC16F628A | 1 | ||||
| VR1 | DC/DC импульсный конвертер | LM2575 | 1 | |||
| VT1-VT4 | Биполярный транзистор | КТ3102 | 4 | |||
| VT5 | Биполярный транзистор | КТ315А | 1 | |||
| VD1-VD3 | Диод Шоттки | 1N5819 | 3 | |||
| VD4 | Выпрямительный диод | 1N4004 | 1 | |||
| VS1 | Диодный мост | DB157 | 1 | |||
| C1, C2 | Конденсатор | 20 пФ | 2 | |||
| С3, С6 | Конденсатор | 0.1 мкФ | 2 | |||
| С4 | Электролитический конденсатор | 330мкФ 25В | 1 | |||
| С5 | Электролитический конденсатор | 100мкФ 25В | 1 | |||
| R1, R3, R6, R7, R11, R12 | Резистор | 300 Ом | 6 | |||
| R2, R4 | Резистор | 10 кОм | 2 | |||
| R5 | Резистор | 360 Ом | 1 | |||
| R8-R10, R13 | Резистор | 1.5 кОм | 4 | |||
| R14 | Резистор | 100 Ом | 1 | |||
| R15 | Резистор | 6.2 кОм | 1 | |||
| R16 | Резистор | 2 кОм | 1 | |||
| R17 | Резистор | 1 кОм | 1 | |||
| F1 | Предохранитель | 100 мА | 1 | |||
| L1 | Катушка индуктивности | 330 мкГн | 1 | |||
| Z1 | Кварц | 4 МГц | 1 | |||
| Bat1 | Элемент питания | 4.8 В | 1 | |||
| Tr1 | Трансформатор | 220/9В | 1 | |||
| S1,S2 | Кнопка | Без фиксации | 2 | |||
| К1 | Реле | HF33F 5V 250V 5A | 1 | |||
| Семисегментный индикатор | FYQ-3641A | 1 | Общий катод U=2В, I=10мА | |||
