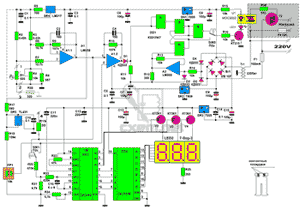

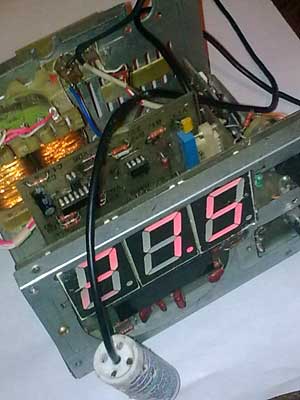

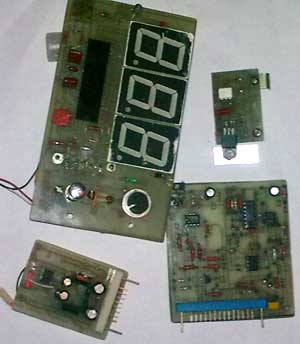

Ниже приведена принципиальная схема термостата с диапазоном задания температуры от -10 до 100 градусов.
Клеммы «1»-«2» — термопара от мультиметра.
R4 — установка 0.
R24 — установка шкалы.
PP1 — установка температуры.
SW1 — переключатель установка-контроль.
SW2 — переключатель нагрев-охлаждение.
Микросхемы DD1 и А2 можно исключить из схемы. Резистор R1 подключить к выводу 7 микросхемы А1.2
Микросхемы СА3161 и СА3162 можно заменить на ILC7107
При длине проводов более 3 метров, клемму 2 отключить от массы и установить R26.
Клемма 4 — выход на самописец
Все подстроечные резисторы многооборотные РР1-СП5-35Б
Датчик изготовлен из медного обмоточного провода 0.04-0.08мм, сложенным вдвое.
Датчик можно установить любой аналоговый, при этом изменить сопротивления R2, R3, R4 и R8, чтобы на входах А1.1 был нулевой потенциал, при нулевой температуре термодатчика.
Каркас для датчика 2 шт. складывают крестом, наматывают провод и вставляют в алюминиевый стакан с отверстиями (стартер от люминисцентных ламп).
anton-habib
Обсуждение схемы на форуме
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| DD1 | Логическая ИС | К561ЛА7 | 1 | |||
| DD2 | Микросхема | СА3161Е | 1 | |||
| DA1 | Микросхема | СА3162 | 1 | |||
| A1 | Операционный усилитель | LM358 | 1 | |||
| A2 | Микросхема | LM355 | 1 | |||
| SR1 | Линейный регулятор | LM7809 | 1 | |||
| SR2 | Линейный регулятор | LM7909 | 1 | |||
| SR3 | Линейный регулятор | LM7805 | 1 | |||
| SR4 | Линейный регулятор | LM317 | 1 | |||
| SR5 | ИС источника опорного напряжения | TL431 | 1 | |||
| V1 | Биполярный транзистор | КТ315А | 1 | |||
| V2-V4 | Биполярный транзистор | КТ361А | 3 | |||
| U1 | Оптопара | MOC3052M | 1 | |||
| Т2 | Тиристор | 1 | ||||
| Br1 | Диодный мост | DB107 | 1 | |||
| D1-D4 | Диод | КД522А | 4 | |||
| С1, С3, С5, С10, С14 | Конденсатор | 0.1 мкФ | 5 | |||
| С2, С4 | Конденсатор | 100 пФ | 2 | |||
| С6-С9, С13, С15 | Электролитический конденсатор | 100 мкФ | 6 | |||
| С11, С12 | Конденсатор | 0.22 мкФ | 2 | |||
| С16 | Конденсатор | 6800 пФ | 1 | |||
| РР1 | Переменный резистор | 10 кОм | 1 | |||
| R1 | Терморезистор | 500 Ом | 1 | |||
| R2, R3 | Резистор | 4.42 кОм | 2 | |||
| R4 | Подстроечный резистор | 10 кОм | 1 | |||
| R5 | Резистор | 100 Ом | 1 | |||
| R6, R7 | Резистор | 10.7 кОм | 2 | |||
| R8 | Резистор | 567 Ом | 1 | |||
| R9, R10 | Резистор | 107 кОм | 2 | |||
| R11, R13-R16 | Резистор | 10 кОм | 5 | |||
| R12, R25 | Резистор | 360 Ом | 2 | |||
| R17 | Резистор | 560 Ом | 1 | |||
| R18 | Резистор | 106 кОм | 1 | |||
| R19 | Резистор | 20 Ом | 1 | |||
| R20 | Резистор | 470 кОм | 1 | |||
| R21 | Подстроечный резистор | 4.7 кОм | 1 | |||
| R22 | Резистор | 820 кОм | 1 | |||
| R23 | Подстроечный резистор | 47 кОм | 1 | |||
| R24 | Подстроечный резистор | 5.1 кОм | 1 | |||
| R26 | Резистор | 300 Ом | 1 | |||
| R28 | Резистор | 510 Ом | 1 | |||
| LED1 | Светодиод | 1 | ||||
| LED2 | 3-х разрядный светодиодный цифровой индикатор с общими анодами | 1 | ||||
| SW1, SW2 | Переключатель | П2К | 2 | |||
| Tr1 | Трансформатор | 5 Вт | 1 | |||
| F1 | Предохранитель | 0.1 А | 1 | |||
| F4 | Предохранитель | 10 А | 1 | |||
