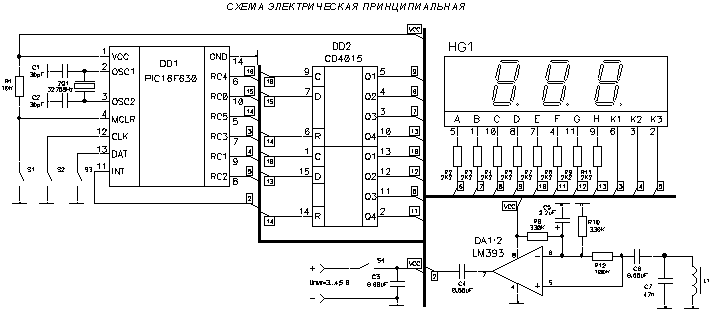

С помощью этого устройства Вы можете измерять скорость движения велосипеда и пройденное расстояние. Использование в схеме микроконтрроллера позволяет на месте корректировать параметры измерений, и, таким образом, устанавливать его на велосипеды различных конструкций
Источник: r-ks.ru
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| DD1 | МК PIC 8-бит | PIC16F630 | 1 | |||
| DD2 | Сдвиговый регистр | CD4015B | 1 | |||
| DA1 | Компаратор | LM393 | 1 | |||
| С1, С2 | Конденсатор | 30 пФ | 2 | |||
| С3, С4, С6 | Конденсатор | 0.68 мкФ | 3 | |||
| С5 | Электролитический конденсатор | 22 мкФ | 1 | |||
| С7 | Конденсатор | 0.047 мкФ | 1 | |||
| R1 | Резистор | 10 кОм | 1 | |||
| R2-R7, R9, R11 | Резистор | 2.2 кОм | 8 | |||
| R8, R10 | Резистор | 330 кОм | 2 | |||
| R12 | Резистор | 1 | ||||
| ZQ1 | Кварцевый резонатор | 32768 Гц | 1 | |||
| HG1 | 3-х разрядный светодиодный цифровой индикатор | 1 | С общими катодами | |||
| L1 | Катушка индуктивности | 1 | ||||
| S1-S3 | Тактовая кнопка | 3 | ||||
| S1 | Выключатель | 1 | ||||
| Батарея питания | 3-5 Вольт | 1 | ||||
