Данное устройство было разработано для замены этой разработки
Примечание: Это устройство не умеет закрывать шибер при догорании твёрдого топлива.
Но это можно решить наличием 3 канала регулирования и гибкой настройкой управляющих выходов.
Это устройство является усовершенствованным проектом, оно имеет уже три термодатчика, имеет более гибкую настройку и также, имеет в своем составе возможность подключаться к ПК. В комплекте также поставляется ПО для работы с этим устройством. Из программы доступны практически все настройки прибора.

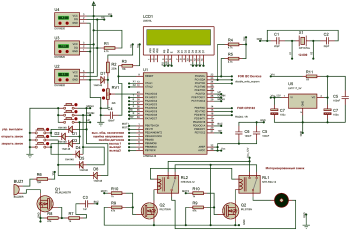

Схема устройства:

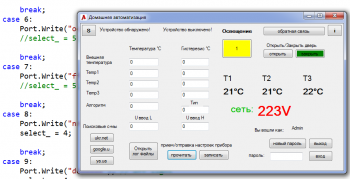

Внешний вид поставляемого ПО:
ПО предоставляется на двух языках: RU и UK.
Инструкция по настройке устройства
При включении устройства, сначала отображается версия прошивки. Потом устройство переходит в нормальный режим работы, и на дисплее выводится температура с датчиков и напряжение в сети.
Меню имеет линейную структуру, что упрощает изучение.
Для перемещения по меню необходимо нажимать кнопку «МЕНЮ».
Меню: «OUTPUT1″ — настраивает температуру срабатывания первого выхода.
в диапазоне: от 1 до 100 градусов Цельсия .
Меню: «OUTPUT2″ — настраивает температуру срабатывания второго выхода.
в диапазоне: от 1 до 100 градусов Цельсия .
Меню: «OUTPUT3″ — настраивает температуру срабатывания третьего выхода.
в диапазоне: от 1 до 100 градусов Цельсия .
Меню: «DELTA1″ — настраивает дельту 1 выхода .
Алгоритм следующий: при режиме нагрева — выход №1 подаёт лог. 1 если температура
привязанного датчика Td <= (Т1уст. — Дельта1) . И если температура Td >= T1уст. выход генерирует лог.0.
Меню: «DELTA2″ — настраивает дельту 2 выхода .
Алгоритм следующий: при режиме нагрева — выход №2 подаёт лог. 1 если температура
привязанного датчика Td <= (Т2уст. — Дельта2) . И если температура Td >= T2уст. выход генерирует лог.0.
Меню: «DELTA3″ — настраивает дельту 2 выхода .
Алгоритм следующий: при режиме нагрева — выход №3 подаёт лог. 1 если температура
привязанного датчика Td <= (Т3уст. — Дельта3) . И если температура Td >= T3уст. выход генерирует лог.0.
Внимание! Td — это датчики , которые работают в зависимости от запрограммированной логики в специальном меню (OUT TYPE) . Далее, я распишу подробнее об этом.
Меню: «OUT TYPE« — выбор алгоритма работы датчиков температуры и выходов.
Значение «0» — выходы работают в классическом режиме.
Датчик №1 управляет выходом №1 , датчик №2 управляет выходом №2, датчик №3 управляет выходом №3.
Значение «1» — выходы работают в альтернативном режиме №1.
Датчик №1 управляет выходом №1 и выходом №2 и выходом №3.
Состояние выходов зависит от настроек температуры и дельты этих выходом.
Датчики №2,3 работают как термометр , без функции термостатирования.
Значение «2» — выходы работают в альтернативном режиме №2.
Датчик №2 управляет выходом №1 и выходом №2 и выходом №3.
Состояние выходов зависит от настроек температуры и дельты этих выходов.
Датчики №1,3 работают как термометр , без функции термостатирования.
Значение «3» — выходы работают в альтернативном режиме №3.
Датчик №3 управляет выходом №1 и выходом №2 и выходом №3.
Состояние выходов зависит от настроек температуры и дельты этих выходов.
Датчики №1,2 работают как термометр , без функции термостатирования.
Значение «4» — выходы работают в альтернативном режиме №4.
Датчик №1 управляет выходом №1
Датчик №2 управляет выходом №2 и выходом №3.
Состояние выходов зависит от настроек температуры и дельты этих выходов.
Датчик №3 работает как термометр , без функции термостатирования.
Меню: «HEAT/COOLING» — настраивается характер работы термостата.
Значение «1» — режим охлаждения.
Значение «0» — режим нагревателя.
Меню: «VOLT LO« — настраивается нижний порог реле напряжения.
Меню: «VOLT HI« — настраивается верхний порог реле напряжения.
Меню: «OUT CTRL« — меню управления выходом общего назначения.
Также , выходом можно управлять с ПК и специальной кнопкой.
При управлении с ПК или с кнопки и если мы находимся в другом меню — выскакивает всплывающее меню , и отображается состояние выхода на несколько секунд. После, программа возвращается в прежний пункт меню.
Меню: «DOOR CTRL« — меню управления электрозамком.
Также, замком можно управлять с ПК и специальными кнопками.
При управлении с ПК или с кнопки и если мы находимся в другом меню — выскакивает всплывающее меню , и отображается состояние замка на несколько секунд. После, программа возвращается в прежний пункт меню.
Для перемещения по меню, нужно нажимать кнопку «MENU».
Кнопками «+» и «-» — набирается необходимое значение в настройках.
Внимание! С ПК можно программировать устройство. Задавать значения температуры, дельты, режима работы термостата, алгоритма и т.д.
В заключение хотелось бы сказать что применение устройство найдет там, где необходим мониторинг и поддержание температуры.
К примеру:
— в квартире
— в частном доме
— в инкубатор
и т.д.
Дополнение статьи:
По просьбе трудящихся , выкладываю сюда два куска кода для обмена по RS232.
PS: Прошу только не критиковать код, особенно это касается кода приложения для ПК, опыта еще мало . Это было моё второе приложение под OS Windows.
1) Со стороны МК. код написан на языке C.
2) Со стороны ПК код написан на C# (Си шарп).
Итак , со стороны МК:
void rx_tx_func() // функция обработки приема/передачи данных { unsigned char x=0; printf("T= %d %d %d xf8C ENDnr", temp0/10, temp1/10, temp2/10); printf("U= %dV nr", read_adc(0)); printf("W nr"); // отправляем запрос данных delay_ms(25); // ждем пока получим #asm("cli") if (rx_buffer[x] == 'P') // получаем настройки температуры { } else if(rx_buffer[0] == 'X') // нет данных для сохранения (ПК не хочет отправлять настройки) { printf("OK ARTOS! nr");// устройство подключено к ПК и синхронизировано } else if(rx_buffer[0] == 'D') // ответ ПК "Данные корректны!" Температура и время циклов { printf("OK ARTOS! SETTING TEMPnr");// подтверждаем что приняли ответ } else if(rx_buffer[0] == 'O') // включаем устройство { printf("OK ARTOS! POWER ON DEVICES nr");// подтверждаем что приняли ответ if(power) power=0; else power=1; } else if(rx_buffer[0] == 'R') // сбрасываем / анулируем работу { printf("OK ARTOS! RESET DEVICES nr");// подтверждаем что приняли ответ flags_start=0; } else if(rx_buffer[0] == 'E') // стартуем ! { printf("OK ARTOS! START DEVICES nr");// подтверждаем что приняли ответ flags_start=1; } else if(rx_buffer[0] == 'A') { printf("Devices connect! nr"); // устройство подключено к ПК! } else { printf("Devices disconnect! nr"); // ERROR устройство не подключено к ПК! } for(x=0; x<59; x++) rx_buffer[x] = 0; // стираем буфер и обнуляем счетчик rx_wr_index=0; #asm("sei") }
Со стороны ПК:
public MainForm() { // // The InitializeComponent() call is required for Windows Forms designer support. // InitializeComponent(); // // TODO: Add constructor code after the InitializeComponent() call. // StreamReader reader = new StreamReader("Config.cnf"); string[] mass = reader.ReadLine().Split(' '); baudRate = Convert.ToInt32(mass[0]); portName = mass[1]; data_text[11] = Convert.ToInt16(mass[2]); data_text[12] = Convert.ToInt16(mass[3]); data_text[13] = Convert.ToInt16(mass[4]); data_text[14] = Convert.ToInt16(mass[5]); data_pass_code = mass[6]; // хранимый пароль reader.Close(); if (flags_write_file == false) data_disp6 = "Test Stop!"; //textBox1.Enabled = false; //textBox2.Enabled = false; //textBox3.Enabled = false; //textBox4.Enabled = false; //textBox5.Enabled = false; //textBox6.Enabled = false; //textBox7.Enabled = false; //textBox8.Enabled = false; //textBox9.Enabled = false; //textBox10.Enabled = false; //textBox11.Enabled = false; button1.Enabled = false; //button2.Enabled = false; //button3.Enabled = false; //button4.Enabled = false; button5.Enabled = false; button6.Enabled = false; button11.Enabled = false; select_ = 5; t = new Thread(PortCommunication); //Initializes thread t.Start(); //Starts the thread } void PortCommunication() { //Creates new port System.IO.Ports.SerialPort Port = new System.IO.Ports.SerialPort(); //Uses selected PortName and BaudRate from buffer variables, which changing in the main programm Port.PortName = portName; Port.BaudRate = Convert.ToInt32(baudRate); try{ Port.Open(); //Opens port while(true) { Port.Read(buffer, 0, buffer.Length); for (int i = 0; i < buffer.Length; i++) { if (buffer[i] == 'T' && buffer[i + 1] == '=' && buffer[i + 2] == ' ' && flags_read == 1) { int buffer_m = Convert.ToInt16(buffer[i + 5] - 23); if (buffer_m == 100) { data_disp0 = Convert.ToString((buffer[i + 3] - 23) + "°С"); data_disp1 = Convert.ToString((buffer[i + 4] + 16) + "V"); data_disp3 = Convert.ToString((buffer[i + 6] - 23) + "°С"); data_disp4 = Convert.ToString((buffer[i + 7] - 23) + "°С"); data_disp5 = Convert.ToString((buffer[i + 8] - 23) + "°С"); if ((buffer[i + 9] - 23) == 49) { if (++timer_ > 100) { this.Controls["button23"].BackColor = Color.FromName("yellow"); timer_ = 101; } timer_1 = 0; } else if ((buffer[i + 9] - 23) == 48) { timer_ = 0; if (++timer_1 > 100) { this.Controls["button23"].BackColor = Color.FromName("grey"); timer_1 = 101; } } if (((buffer[i + 9] - 23) & 0x10) == 0x10) data_disp7 = "TEN ON!"; else data_disp7 = "TEN OFF!"; if (((buffer[i + 9] - 23) & 0x04) == 0x04) data_disp2 = ""; else if (((buffer[i + 9] - 23) & 0x04) == 0x00) { data_disp2 = ""; } if (((buffer[i + 9] - 23) & 0x01) == 1) end_process = true; else end_process = false; data_disp9 = Convert.ToString(buffer[i + 10] - 23); data_disp10 = Convert.ToString(buffer[i + 11] - 22); } else if (buffer_m == 50) { data_disp0 = "ERR!"; data_disp3 = "---"; data_disp4 = "---"; data_disp5 = "---"; data_disp1 = Convert.ToString((buffer[i + 4] + 16) + "V"); } else if (buffer_m == 49) { data_disp0 = "HOT!"; data_disp1 = Convert.ToString((buffer[i + 4] + 16) + "V"); data_disp3 = "---"; data_disp4 = "---"; data_disp5 = "---"; } else { data_disp0 = "FERR!"; data_disp1 = Convert.ToString((buffer[i + 4] + 16) + "V"); data_disp3 = "---"; data_disp4 = "---"; data_disp5 = "---"; } if (select_ == 5) { for (int x = 0; x < 15; x++) // принимаем настройки { data_text[x] = buffer[i + 12]-23; i++; } data_disp2 = "Read setting OK!"; flags_up = 1; select_ = 4; } flags_read = 0; flags_devices = true; } else if (buffer[i] == 'W' && buffer[i + 1] == '=' && buffer[i + 2] == ' ') { flags_read = 1; switch (select_) { case 0: Port.Write("O"); Flags_thread = 1; for (int x = 0; x < buffer.Length; x++) buffer[x] = 0x00; break; case 1: Port.Write("EEEEEEE"); Flags_thread = 1; for (int x = 0; x < buffer.Length; x++) buffer[x] = 0x00; break; case 2: Port.Write("RRRRRRR"); Flags_thread = 1; for (int x = 0; x < buffer.Length; x++) buffer[x] = 0x00; break; case 3: Port.Write("S"); // отправляем команду на запись настроек темп+циклы for (int x = 0; x < data_text.Length; x++) // отправляем настройки { data_port[x] = (byte) (data_text[x]+23); } Port.Write(data_port, 0, data_port.Length); break; case 4: Port.Write("A"); // отсылаем ответ: "устройство подключено" break; case 5: break; case 6: Port.Write("ooooooo"); // on light select_ = 4; break; case 7: Port.Write("fffffff"); // off light select_ = 4; break; case 8: Port.Write("nnnnnnn"); // one select_ = 4; break; case 9: Port.Write("ddddddd"); // off light select_ = 4; break; } flags_devices = true; } else if (buffer[i] == 'P' && buffer[i + 1] == 'O' && buffer[i + 2] == 'K') { select_ = 4; flags_devices = true; } }; Thread.Sleep(200); //Thread freeses for 200 ms before the next iteration Flags_thread = 1; flags_buff = 1; } } catch(Exception ThreadAbortException /*ex*/ /*ThreadAbortException*/){ //If there is abort exception Port.Close(); //Closes port to avoid access and dispose problems //MessageBox.Show("Ошибка СОМ порта! Пожалуйста, проверьте настройки"); flags_devices = false; } }
Полный проект для ПК можно взять с архива: «модификация! Основной код.rar».
Возможен также вариант модификации как прошивки так и программного обеспечения для ПК по индивидуальному заказу.
В этой теме можно оперативно получить помощь по данной разработке
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| U1 | МК AVR 8-бит | ATmega16 | 1 | |||
| U2-U4 | Датчик температуры | DS18B20 | 3 | |||
| U5 | Линейный регулятор | LM1117-N | 1 | На напряжение 5 Вольт | ||
| Q1 | MOSFET-транзистор | IRLML2402TR | 1 | |||
| Q2, Q3 | MOSFET-транзистор | AUIRL3705N | 2 | |||
| D1-D7 | Выпрямительный диод | 1N4148 | 7 | |||
| С1, С2 | Конденсатор | 22 пФ | 2 | |||
| С3 | Конденсатор | 1000 пФ | 1 | |||
| С4-С6 | Конденсатор | 0.1 мкФ | 4 | С5 в схеме именуется дважды | ||
| С7, С7 | Электролитический конденсатор | 100 мкФ | 2 | Также именуется дважды | ||
| R1, R4, R5 | Резистор | 4.7 кОм | 3 | |||
| R2 | Резистор | 220 кОм | 1 | |||
| R3 | Резистор | 10 кОм | 1 | |||
| R6 | Резистор | 75 Ом | 1 | |||
| R7, R10, R10 | Резистор | 1 кОм | 3 | |||
| R8, R9, R9 | Резистор | 47 кОм | 3 | |||
| R11 | Резистор | 1 Ом | 1 | |||
| RV1 | Переменный резистор | 22 кОм | 1 | |||
| Х1 | Кварцевый резонатор | 12 МГц | 1 | |||
| LCD1 | LCD-дисплей | LM016L | 1 | |||
| Тактовая кнопка | 6 | |||||
| BUZ1 | Буззер | 1 | ||||
| RL1, RL2 | Реле | NTE-R24-12 | 2 | |||
| Моторизированный замок | 1 | |||||
