Долгое время валялась у меня простая игрушка снеговик из которой мои племянники успели выдрать все внутренности (батарейки, светодиоды со схемой), оставив только оболочку. Перед новым годом решил сделать им подарок и вернуть игрушку так сказать к жизни. Решено – сделано. И чтобы не изобретать велосипед остановил своё внимание на простейшей схеме, собираемой на транзисторах, но и при этом решил модернизировать игрушку, а именно организовать питание игрушки от аккумулятора. Так и на батарейках не разоришься, да и от аккумулятора дольше работать будет. Устройство можно заряжать от любого адаптера с напряжением на выходе от 10 — 12в при токе 1 — 1,5а.

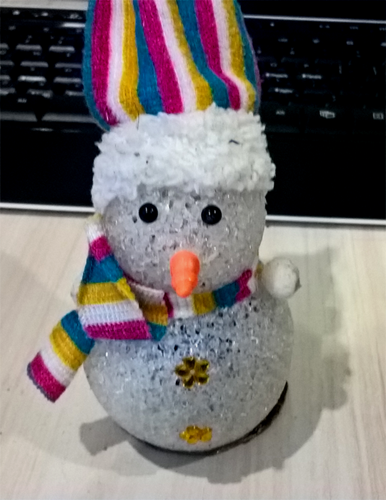

Так игрушка выглядит.

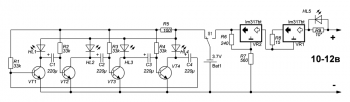

Схема новой начинки игрушки.
Схема примитивна и состоит из самого генератора на четырёх транзисторах кт315, аккумулятора и зарядного устройства на двух LM317. В этом устройстве используется аккумулятор от мобильного телефона, если будете использовать аккумулятор без защиты от разряда, то её нужно будет подключить к нему, выдрав из неисправного аккумулятора мобильника.

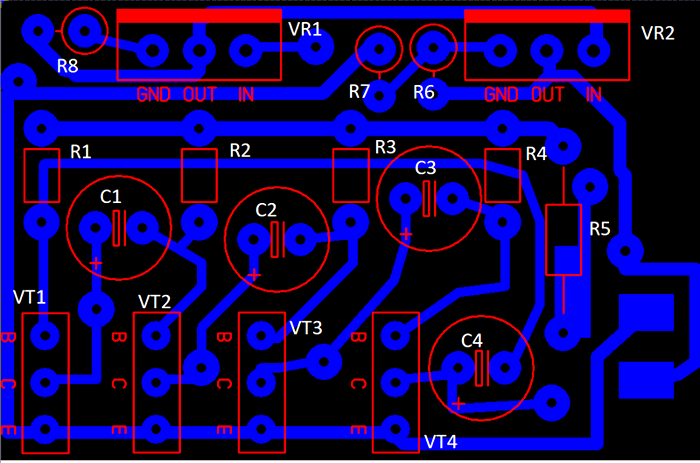

Расположение деталей на плате.
Вид на детали.

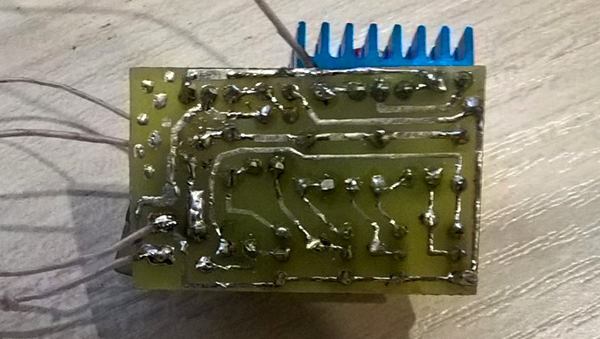

Вид на монтаж.
Возможная замена деталей
Vt1 – Vt4 подойдут кт301, 312, 315, 3102 с любым буквенным индексом. Светодиоды можно выдрать из любой китайской игрушки, так как они довольно яркие. Микросхемы LM317 в данной схеме можно заменить на наши Кренки на 5 вольт.
Наладки схема не требует и при правильной сборке начинает работать сразу. Настроить нужно только ток зарядки аккумулятора подобрав резистор R8 в схеме стабилизатора тока. Тщательно нужно подобрать резистор R8 и по мощности. Для аккумулятора 870ma/h который я использовал, достаточно мощности R8 0.25W, если ёмкость аккумулятора более 1000 ma/h его нужно заменить на более мощный. Так как он в работе тоже нагревается. Если микросхема стабилизатора тока будет ощутимо греться, то желательно прикрутить к ней небольшой радиатор. Также нужно подобрать сопротивление R9 чтобы светился светодиод во время зарядки. Мощность и сопротивление этого резистора зависят от зарядного тока аккумулятора.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот | |
|---|---|---|---|---|---|---|---|
| VT1-VT4 | Биполярный транзистор | КТ315Б | 4 | ||||
| VR1, VR2 | Линейный регулятор | LM317 | 2 | ||||
| R1 — R4 | Резистор | 33 кОм | 4 | ||||
| R5 | Резистор | 100 Ом | 1 | ||||
| R6 | Резистор | 240 Ом | 1 | ||||
| R7 | Резистор | 560 Ом | 1 | ||||
| R8 | Резистор | 15 Ом | 1 | ||||
| R9 | Резистор | 10 Ом | 1 | Подбор сопротивления и мощности | |||
| C1 — C4 | Конденсатор | 220 мкф 10в | 4 | ||||
| Bat1 Nokia BL-5B | аккумулятор | 3.7в 780ма/ч | 1 | возможна замена на Bl-5BT | |||
| HL1 — HL4 | Светодиод | 1 | Из любой китайской игрушки | ||||
| HL5 | Светодиод | Ал307 | 1 | Индикация зарядки | |||
| S1 | переключатель | 1 | Любой малогабаритный | ||||
