Хочу представить вашему вниманию относительно недорогую светодиодную ультрафиолетовую лампу для сушки ногтей. Для изготовления которой я использовал доступные подручные детали.

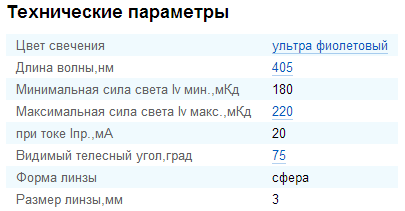

Для основы взял светодиоды BL-FL7660UVC.
Бокс взят от СВЧ габаритами 160*110*80.
Блок питания взял готовый. Он оказался на переменное выходное напряжение 12в.

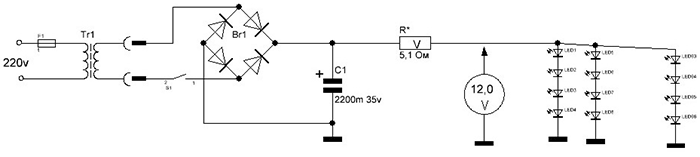

Собирал вот по этой схеме.
В моем случае светодиоды оказались на 3 вольта, всего 96шт. На 4 светодиода подбираем R* так чтобы по вольтметру выставить напряжение выхода 12В. Далее компонуем все в корпус, предварительно сделав отверстие для руки и покрыл внутреннюю поверхность алюминиевой самоклеющейся лентой, установил светодиоды на текстолит.

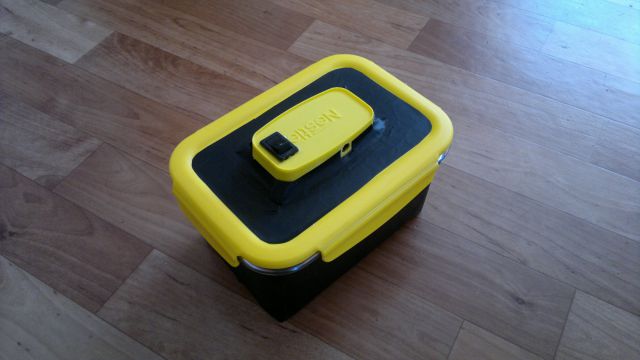

Окончательный вид.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| Br1 | Диодный мост | 1 | ||||
| LED1-LED96 | Светодиод | Ультра фиолетовый | 96 | |||
| С1 | Электролитический конденсатор | 2200 мкФ 35 В | 1 | |||
| R* | Резистор | 5.1 Ом | 1 | 5 Вт | ||
| Tr1 | Трансформатор | 1 | ||||
| Предохранитель | 1 | |||||
| Разьемная пара | 2 вывода | 1 | ||||
| Выключатель | 1 | |||||
| Вольтметр | 1 | |||||
