Очень часто на производстве и в быту возникает задача укомплектовать автоматами и собрать электрический шкаф или щиток для распределения электроэнергии.

Ничего сложного в этом нет, ниже я покажу процесс сборки электрического шкафчика для нужд производственного рекламного цеха.

Итак, имеем покупной шкафчик фирмы ИЭК. Обязательно проверьте все болтовые соединения, т.к. качество оставляет желать лучшего, половина болтов не затянута, DIN-рейки прикручены криво и т.д. Как говорится типичный совковый шкаф.

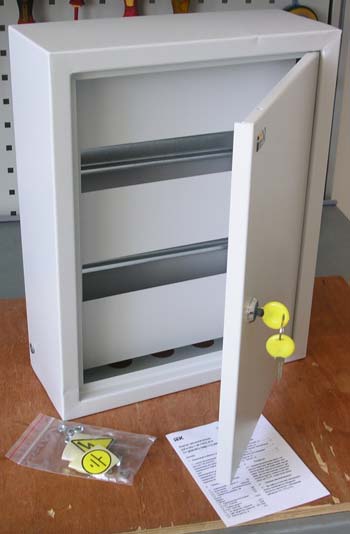

Как вы видите, шкаф уже имеет DIN-рейки и фальшпанель.

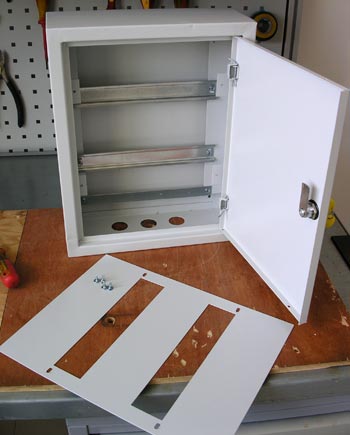

Разбираем шкафчик:

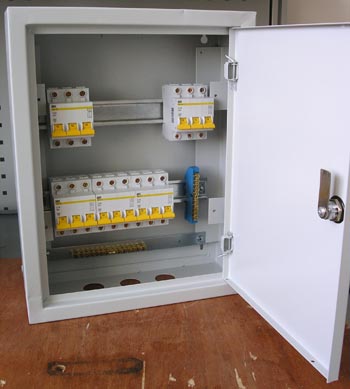

Устанавливаем автоматические выключатели на DIN-рейки. Также ставим шинку заземления и нулевую шину.

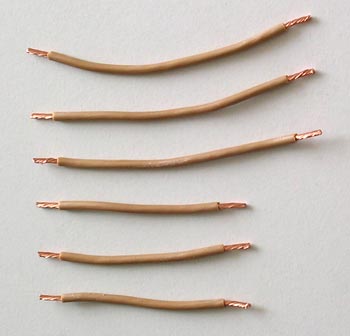

Подготавливаем соединительные провода для внутренних соединений в шкафчике.

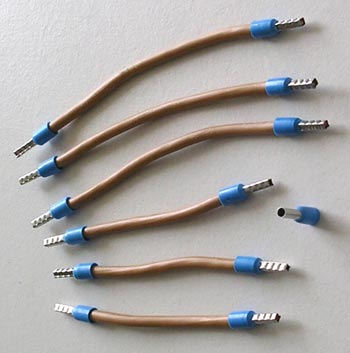

Обжимаем концы проводов кабельными наконечниками.

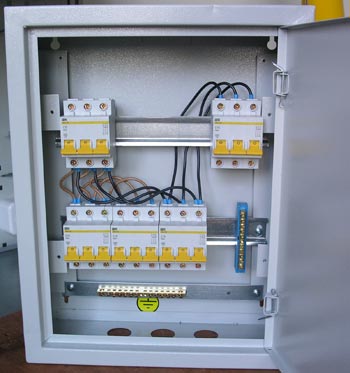

Далее, в шкафчике соединяем автоматы. Всего у меня используется 5 трехполюсных автоматов — один вводной и четыре для потребителей. Поэтому, с вводного автомата отходит по 2 проводника (на каждую фазу) для пары автоматов.

Далее, остается поставить сальники для ввода кабеля и установить шкафчик. И можно подключать кабели потребителей.
