Характеристики:
Встроенный USB разъем
Стандартная распиновка FTDI
Простая в изготовлении односторонняя печатная плата
Индикационные светодиоды Rx Tx
Маленький размер
Разработка

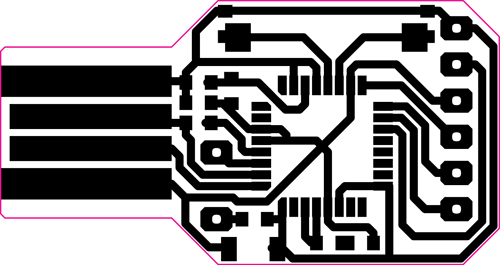

В последнее время я задумывался о создании переходника USB — последовательный порт FTDI. Вместо использования Sony Ericsson DSS-20, я решил что пришло время разработать решение которое устанавливается непосредственно в USB порт компьютера. У меня есть много микросхем FT232BL, купленных очень дешево, поэтому я решил использовать их. На плате я использовал стандартную распиновку FTDI (GDN, CTS, VCC, TXD, RXD, RTS). Плата была разведена вручную, и вы можете посмотреть процесс разводки платы на видео (скорость увеличена в 10 раз):

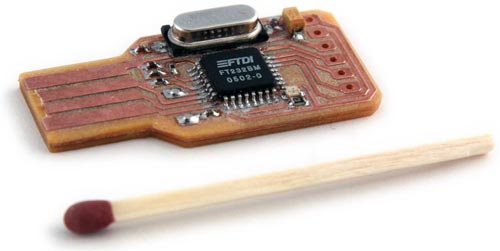

Я мог бы провести проводник 3,3 V (pin6) под 0603 1K5 резистором, но это увеличило бы риск короткого замыкания. После экспериментов мне удалось уместить плату в размеры 35 × 18,5 мм, что меньше, чем большинство устройств USB. Я изготовил плату при помощи фрезеровки, но при изготовлении другими методами она будет не хуже. Я надеюсь, что этот проект будет полезен вам!
Сборка
Это проект не для начинающего, так как все компоненты использованы в SMD корпусе. При наличии паяльной станции, микроскопа и пинцета пайка не составит труда. Начните сборку с 0603 компонентов, и только после них паяйте микросхему и контакты.
Размеры платы составляют 35.0 x 18.5 мм.

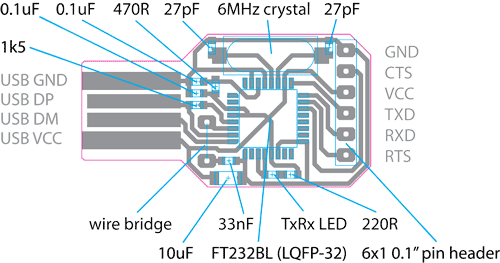

Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| ИС USB интерфейса | FT232BM | 1 | LQFP-32 | |||
| Конденсатор | 27 пФ | 2 | 0603 | |||
| Конденсатор | 0.033 мкФ | 1 | 0603 | |||
| Конденсатор | 0.1 мкФ | 2 | 0603 | |||
| Конденсатор | 10 мкФ | 1 | 1206 | |||
| Резистор | 220 Ом | 1 | 0603 | |||
| Резистор | 470 Ом | 1 | 0603 | |||
| Резистор | 1.5 кОм | 1 | 0603 | |||
| Светодиод | Зеленый | 1 | 0603 RT/TX | |||
| Кварцевый резонатор | 6 МГц | 1 | ||||
| Разьем | 6х1 0.1 | 1 | Желательно угловой | |||
