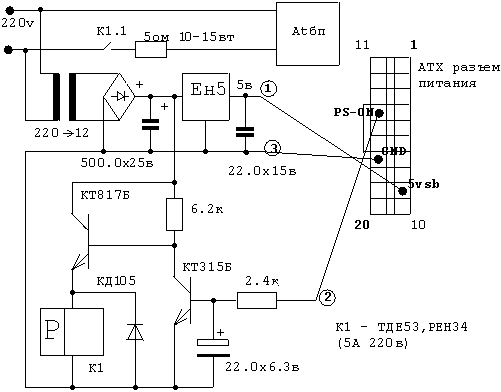

У многих имеются старые блоки питания конструктива АТ. Предлагаемая несложная доработка блока питания вашего компьютера позволит вам получить блок конструктива АТХ. Аналогичные схемы переделки уже публиковались и это одна из таких схем. После переделки блок АТ будет содержать главную функцию — возможность отключения по окончании работы вашего компьютера и включении его, как в блоке конструктива АТХ. Вся переделка блока питания конструктива АТ хорошо видна на рисунке. Все дополнительные элементы устанавливаются в блоке питания вашего компьютера, а дополнительные соединительные провода припаиваются и выводятся из блока питания на АТХ разъем питания на материнской плате вашего компьютера.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| Линейный регулятор | КР142ЕН5А | 1 | ||||
| Биполярный транзистор | КТ817Б | 1 | ||||
| Биполярный транзистор | КТ315Б | 1 | ||||
| Диод | КД105Б | 1 | ||||
| Диодный мост | 1 | |||||
| Электролитический конденсатор | 500 мкФ 25 В | 1 | ||||
| Электролитический конденсатор | 22 мкФ 15 В | 1 | ||||
| Электролитический конденсатор | 22 мкФ 6.3 В | 1 | ||||
| Резистор | 5 Ом | 1 | 10-15 Вт | |||
| Резистор | 6.2 кОм | 1 | ||||
| Резистор | 2.4 кОм | 1 | ||||
| Atбп | Компьютерный блок питания | 1 | ||||
| Трансформатор | 220/12 В | 1 | ||||
| К1 | Реле | ТДЕ53 | 1 | РЕН34 силовой контакт 5 А 220 В | ||
