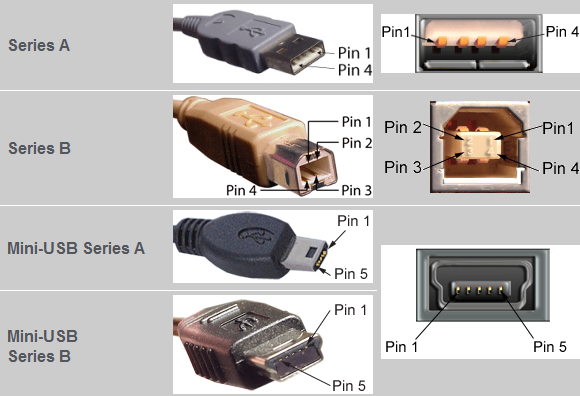

Разъемы USB A и USB B
Разъем мини USB B
|
| PIN# | SIGNAL |
| 1 | +5 |
| 2 | -Data |
| 3 | +Data |
| 4 | NC/GND |
| 5 | GND |

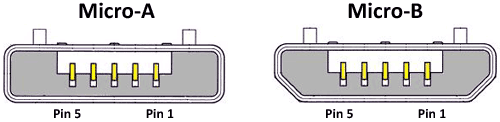

Микро USB
Распиновку у Micro USB см. в таблице выше (Mini USB)

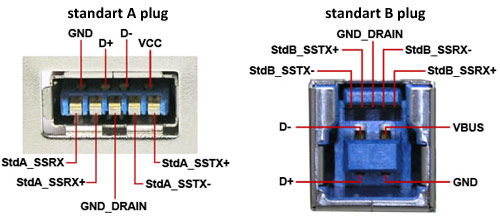

USB 3.0
| 1 | Vbus (Vcc) | Red |
| 2 | -Data | White |
| 3 | +Data | Green |
| 4 | GND | Black |
| 5 | StdA_SSRX- | Blue |
| 6 | StdA_SSRX+ | Yellow |
| 7 | GND_DRAIN | GROUND |
| 8 | StdA_SSTX- | Purple |
| 9 | StdA_SSTX+ | Orange |
| Shell | Shield | Connector Shell |

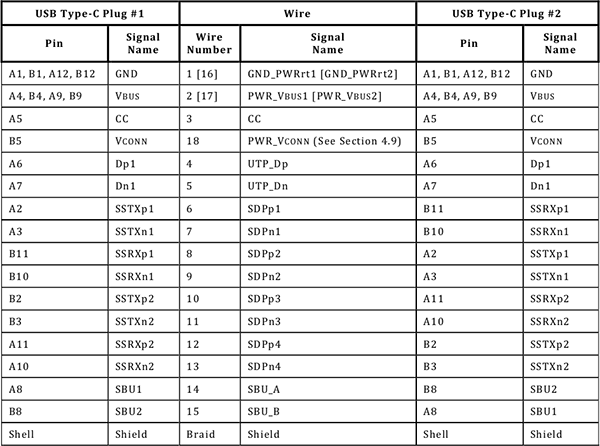

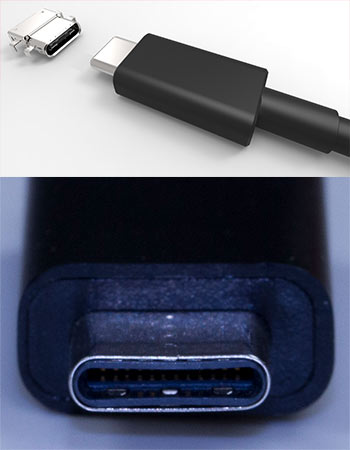

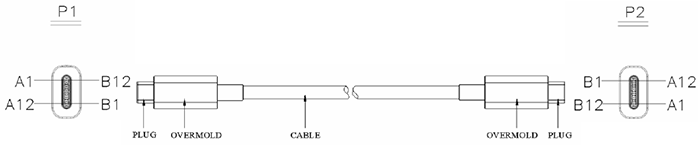

USB Type-C (USB 3.1)
