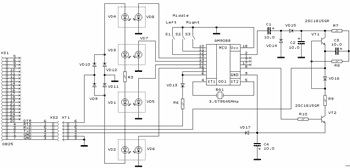

Ниже приведена схема обыкновенной (шариковой) COM-мыши. Такие мыши хоть и устарели, но все еще используются.
Нажмите на рисунке, для увеличения
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| Микросхема | QM9088 | 1 | ||||
| VT1, VT2 | Биполярный транзистор | 2SC1815-GR | 2 | |||
| VD1-VD4 | Светодиод | 4 | ||||
| VD5-VD8 | Фотодиод | 4 | ||||
| VD9-VD17 | Диод | 9 | ||||
| С1-С4 | Электролитический конденсатор | 10 мкФ | 4 | |||
| R3, R6-R10 | Резистор | 6 | ||||
| BQ1 | Кварцевый резонатор | 3.579545 МГц | 1 | |||
| S1-S3 | Тактовая кнопка | 3 | ||||
| XS1 | Разьем | DB25 | 1 | |||
| XT1, XS2 | Разьемная пара | 1 | ||||
