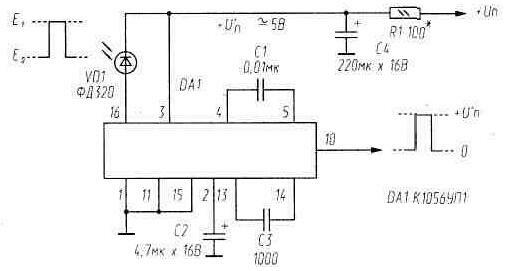

Принципиальная схема приемника импульсных ИК сигналов на специально для этой цели разработанной микросхеме показана на рисунке ниже.

Выход этого фотоприемника также может быть соединен с входами цифровых КМОП-микросхем напрямую. Но хотя его выходное сопротивление меньше, чем у описанного выше транзисторного, при большой длине линии, связывающей фотоприемник с электронным анализатором сигналов, его также нужно дополнить буферным усилителем. Емкость линии связи в этом случае может доходить до 0,01 мкФ.

Фотодиод ФД320 можно заменить на ФД263-01, а если в фотоприемнике есть линза-концентратор — практически любым фотодиодом.

Uпит,B	Iпотр, мА
4,5	0,84
5,0	1,00
6,0	1,30
7,0	1,55
8,0	1,90
9,0	2,90

Усиление фотоголовки можно уменьшить, зашунтировав вход усилителя резистором сопротивлением 0,3…3 МОм.

В таблице приведена зависимость тока Iпотр , потребляемого фотоголовкой, от напряжения источника питания Uпит.
