Данное устройство предназначено для управления нагрузками на небольшой дистанции. За основу взят дешевый, миниатюрный ПДУ с eBay. К нему был изготовлен дешифратор на микроконтроллере PIC12F675. Режим работы — кнопка. Состояние на выходе дешифратора удерживается до тех пор, пока нажата кнопка на пульте.

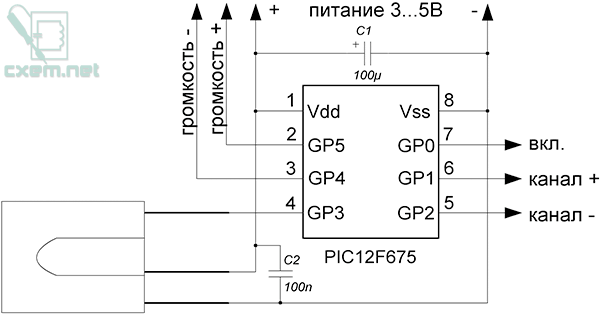

Дешифратор состоит из ИК приемника и контроллера, который дешифрует данные с ИК приемника.

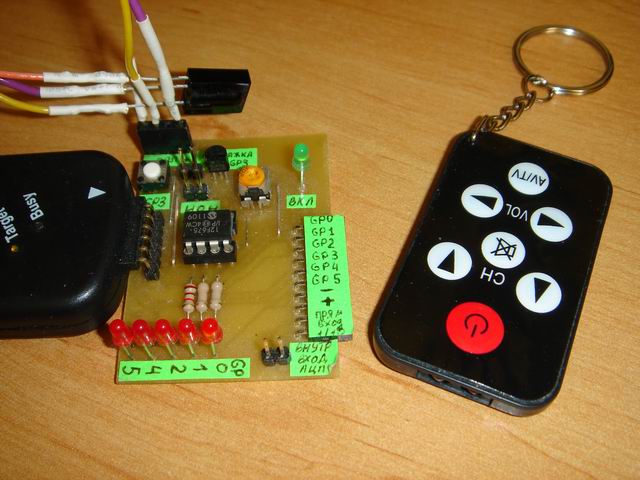

Дешифратор собран на макетной плате.

Налаживание сводится к сопряжению пульта с дешифратором. Для этого включаем дешифратор, нажимаем на пульте кнопку отключить звук, и держим ее в нажатом состоянии. Пульт начнет поочередно перебирать различные кодовые комбинации (весьма долгий процесс). Как только загорится светодиод на GP5 — резко отпускаем кнопку. Все, настройка закончена. Пульт подстроен под нужные нам команды.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
	МК PIC 8-бит	PIC12F675	1
	Электролитический конденсатор	100 мкФ	1
	Конденсатор	100 нФ	1
	ИК-приемник		1
