Альтернативная прошивка китайских блоков питания DPS5005…DPS5020

Я думаю, что ни одна радиолюбительская мастерская не обходиться без лабораторного блока питания. Хотя сейчас можно приобрести готовый прибор, тем не менее создание лабораторного БП своими руками не сходит с повестки дня. А готовые недорогие китайские модули и вовсе оказались очень популярными среди радиолюбителей всего мира.

Вот и я год назад приобрел такой китайский блок RIDEN DPS5005, а затем и DPS5020. В сети имеется огромное количество статей и обзоров про этот и аналогичные блоки (обзор на нашем сайте). Почти все обзоры дают очень положительную оценку китайскому изделию. Основное их преимущество — невысокая цена при хороших электрических характеристиках, а также качественная сборка и элементная база.

Однако то, как выглядит экран устройства и как работают кнопки управления меня очень разочаровало. На маленьком экране одновременно слишком много информации, что затрудняет понимание. Маленький размер цифр. Неуместные гламурные значки, клоунские цвета и журнальный шрифт как-то совсем не соответствуют техническому изделию.

Как реализовано управление кнопками, мне показалось очень неудобным. Особенно, что нужно постоянно нажимать и вращать энкодер.

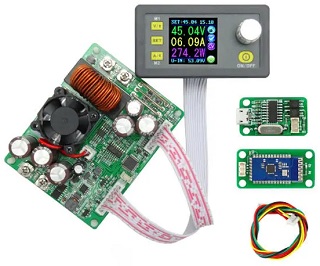

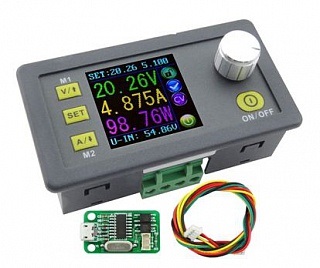

Китайские БП серии RIDEN DPS могут управляться с персонального компьютера через USB или Bluetooth, для этого они комплектуются опциональными платами. Так-же производитель предлагает скачать приложение для установки на компьютер. И вот тут обнаружилась почти катастрофа. Эти приложения оказались не универсальными — каждое только для определенной модели. Само китайское приложение требует для своей работы установки сторонних компонентов гигантского размера — около 350 МБайт. Внешний вид приложения — скорее что-то развлекательное, чем серьезное.

Таким образом возникла мысль создать собственное приложение для управления всем семейством блоков питания серии DPS, а так же и собственную альтернативную прошивку для самих блоков питания. Скажу сразу, всё получилось. Протокол обмена данными выложен самим производителем в открытый доступ. А реверс-инженеринг схемотехники уже был сделан энтузиастами тут https://johan.kanflo.com/category/opendps/ Их программное решение с открытым исходным кодом, мне показалось не очень удачным. Поэтому решил сделать всё самостоятельно, используя только собственные решения. Исходные коды из OpenDPS не использовал ни коим образом.

Задачи, которые были поставлены и решены:

Упростить управление кнопками, сделать его более удобным и интуитивно понятным
Индикация на экране должна быть хорошо читаемой даже с большого расстояния
Индикация на экране должна отчетливо отображать текущий режим работы и состояние устройства
Меню настроек и параметров, а так-же дополнительная информация должны быть легко доступны пользователю
По возможности добавить дополнительный функционал (20 ячеек памяти, уровень разряда для мобильных БП, вращение экрана и т.д.)
Добавить возможность калибровки блока питания
Обеспечить управление через USB или Bluetooth, сохраняя совместимость с китайским протоколом.

Теперь я могу предложить радиолюбителям два совершенно бесплатных и готовых к применению продукта:

Приложение DPSmaster (для Windows) — управляет всеми моделями серии RIDEN DPS как с родной китайской, так и с моей альтернативной прошивкой.
Альтернативные прошивки для блоков питания DPS5005, DPS5015 и DPS5020 (позже будут и остальные)

Программа DPSmaster

Единая программа для всех моделей. Приложение представляет собой 5Mb исполняемый файл, не требующий установки и установки стороннего программного обеспечения. Программа работает с китайскими и альтернативными прошивками. Список совместимых моделей RIDEN DPS (Digital Power Suplly) :

DPS3003
DPS3005
DPS5005
DPS5015
DPS5020
DPS8012

Возможности

Десятиоборотные ручки регулировки – используйте мышь или колесо мыши или клавиатуру, чтобы выставить напряжение и ток.
7-сегментный индикатор также позволяет изменять напряжение и ток колесиком мыши или клавиатурой, когда указатель мыши находиться над цифрами индикатора.
Быстрый доступ к настройкам ячеек памяти и общих параметров.
Блокировка кнопок устройства при подключении.

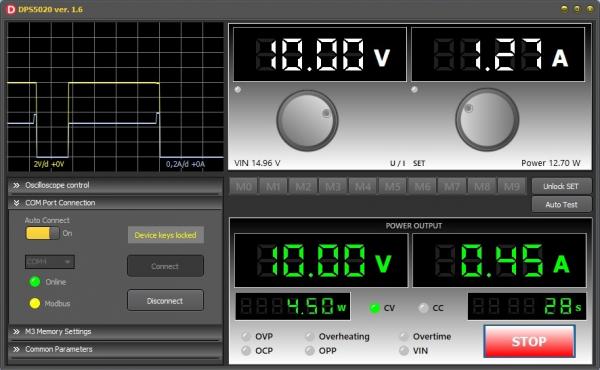

Полнофункциональный двухканальный осциллограф с опцией автонастройки.
Режим автотеста с записью лог-файла (текст или документ MS Excel).

Подробнее об этой программе и ссылка для скачивания тут: https://profimaxblog.ru/dpsmaster_rus/

Видеопрезентация https://youtu.be/1nZQ2FA08Fg

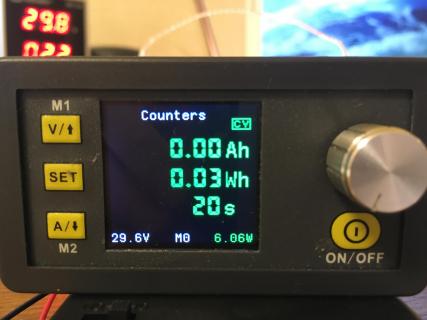

Новые альтернативные прошивки для DPS5005… DPS5020

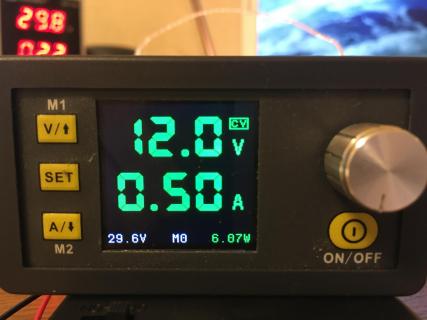

Главный экран. Выход отключен

Строгий технический дизайн.

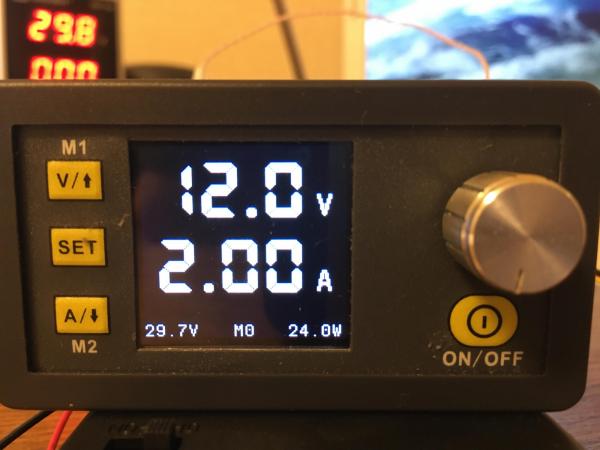

Крупные цифры на дисплее.
Десять обычных ячеек памяти плюс ещё десять предустановленных для заряда Li-Ion батарей.

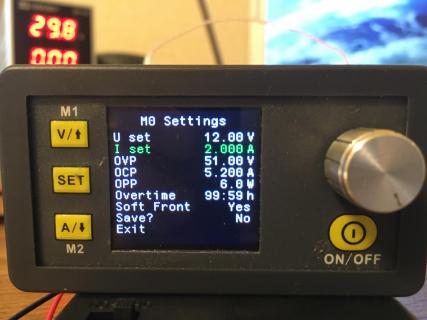

Меню для настроек ячеек памяти.

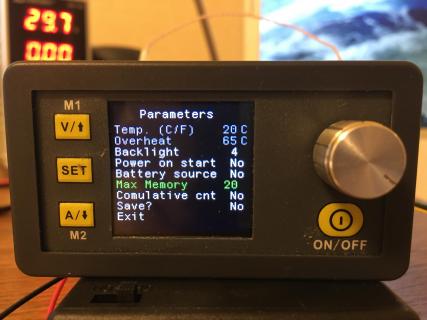

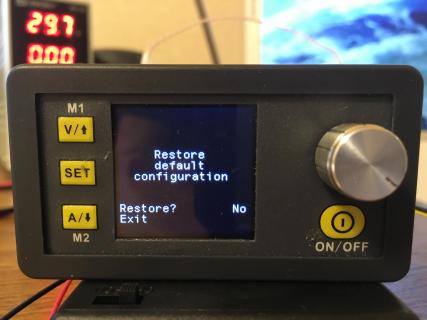

Меню общих настроек.

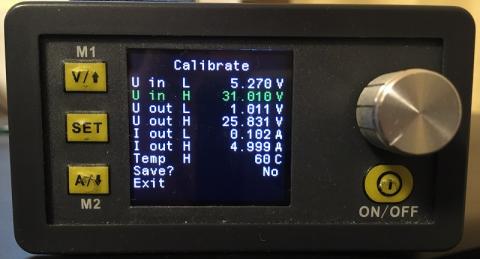

Меню калибровки.

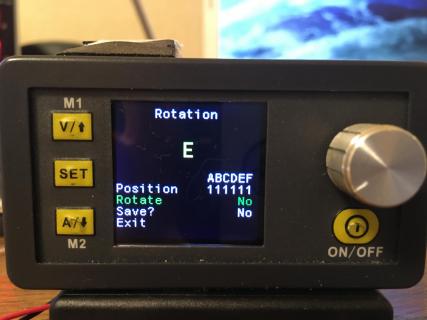

Вращение экрана.
Индикация уровня заряда внешней батареи питания (мобильный БП).
Выбор цвета цифр дисплея по желанию пользователя.

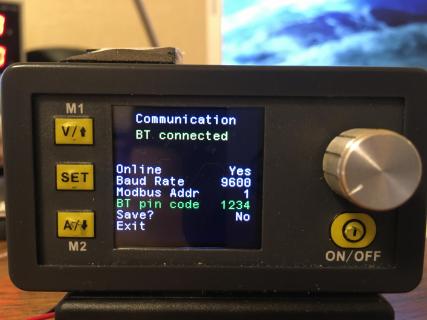

Управление по USB (Com-port) или bluetooth.
Совместимо с китайским программным обеспечением.
