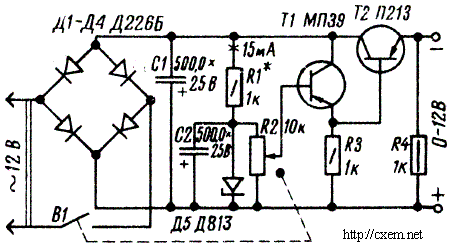

Блок питания работает от переменного напряжения 12 В. Выпрямитель собран на диодах Д1-Д4. Наибольший ток, отдаваемый блоком питания в нагрузку (до 300 мА) ограничен допустимым прямым током диодов выпрямителя.
В выпрямителе можно использовать любые мощные диоды (не забывать про максимально допустимый ток вторичной обмотки трансформатора). Переменный резистор R2 — с выключателем питания, желательно с линейной шкалой (группы А). Вместо транзистора МП39 можно использовать транзисторы МП40-МП42, а вместо П213 — транзисторы П214, П215. Коэффициент усиления транзисторов должен быть не менее 15. Стабилитрон Д813 можно заменить стабилитронами Д811, Д814Г или Д814Д. Наибольшее напряжение на выходе блока будет соответствовать напряжению стабилизации используемого в блоке стабилитрона.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| Т1 | Биполярный транзистор | МП39 | 1 | МП40-МП42 | ||
| Т2 | Биполярный транзистор | П213 | 1 | П214, П215 | ||
| Д1-Д4 | Диод | Д226 | 4 | |||
| Д5 | Стабилитрон | Д813 | 1 | Д811, Д814Г или Д814Д | ||
| C1 | Электролитический конденсатор | 500мкФ 25В | 1 | |||
| C2 | Электролитический конденсатор | 500мкФ 25В | 1 | |||
| R1, R3, R4 | Резистор | 1 кОм | 3 | |||
| R2 | Переменный резистор | 10 кОм | 1 | |||
