Описываемый блок питания предназначен для использования в радиолюбительской лаборатории. Несмотря на то, что в радиолюбительской литературе печаталось множество схем подобных устройств, данный блок питания не требователен к специализированным микросхемам и импортным элементам. В настоящее время вопрос приобретения микросхем по-прежнему актуален и в некоторых регионах, доставать их проблематично. Данный блок питания является модернизацией блока питания, описанным в ( II ). Блок питания собран только из доступных деталей.
Характеристики блока питания:
Выходное напряжение регулируется от 0 до 30 В.
Выходной ток 5 А.
Падение напряжения при токе от 1 А до 6 А ничтожно мало и на выходных показателях не отражается.

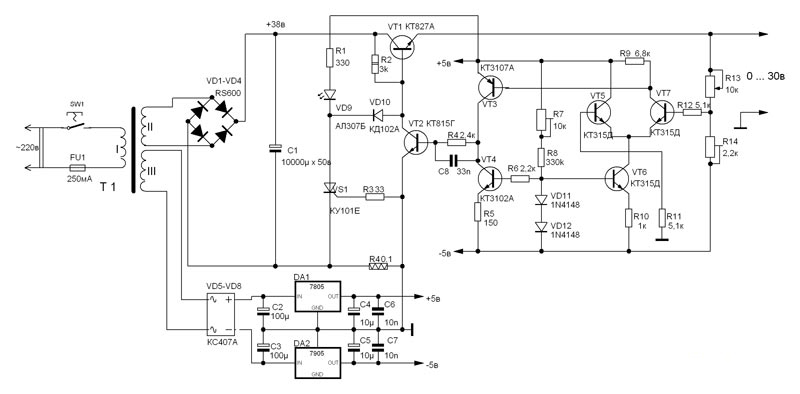

Схема блока питания показана на рис.1 ниже
Рис. 1
Данный блок питания содержит три основных узла: внутренний сетевой узел питания VD 1- VD 4, C 1- C 7, DA 1, DA 2, узел защиты от перегрузки и КЗ VS 1, R 1- R 4, VD 3 и основной узел – регулируемый стабилизатор напряжения VT 2- VT 7, VD 4- VD 5, R 4- R 14, C 8.
А так же к блоку питания добавляется цифровая панель, т.е. блок индикации, который показан на рис.5.
Внутренний сетевой узел питания построен по традиционной схеме с сетевым трансформатором Т1.
Узел защиты особенностей не имеет. Датчик тока рассчитывался на ток 3А, но можно его рассчитать и на 5А. Длительное время блок питания эксплуатировался с током 5А. Никаких сбоев в его работе не наблюдалось. Диод HL 1 индицирует перегрузку по току или КЗ в нагрузке.
Основной узел – регулируемый стабилизатор напряжения компенсационного типа. Он содержит входную дифференциальную ступень на транзисторах VT 5, VT 7, две ступени усиления на транзисторах VT 3 и VT 2, и регулирующий транзистор VT 1. Элементы VT 4, VT 6, VD 4, VD 5, R 5 — R 8, R 10 образуют стабилизаторы тока. Конденсатор С8 предотвращает самовозбуждение блока. Т.к. транзисторы VT 5 и VT 7 не подбирались одинаковыми, то имеется определенное «смещение нуля» этого каскада, которое и является минимальным напряжением блока питания. В небольших пределах оно регулируется с помощью подстроечного резистора R 7 и, в авторском варианте достигало на выходе блока питания приблизительно 47 m V . Выходное напряжение регулируется резистором R 13. Верхняя граница напряжения – подстроечным резистором R 14.
Рис. 2
Конструкция и детали. Мощность трансформатора Т1 должна быть не менее 100 – 160вт, ток обмотки II – не менее 4 – 6А. Ток обмотки III – не менее 1…2А. Диодную сборку RS 602 можно заменить на сборку RS 603 или диодами, рассчитанными на ток 10А. Диодный мост VD 2 можно заменить на любой из серии КЦ402 – КЦ405, которые приклеиваются со стороны печатных дорожек, зеркально конденсатору С1 и соединяются гибкими проводниками с контактными площадками VD 2 на плате. Транзистор VT 1 следует устанавливать на теплоотводе площадью не менее 1500см 2 . Площадь радиатора рассчитывается по формуле S = 10 I n ( U вх. – U вых. ), где S – площадь поверхности радиатора (см 2 ); I n – максимальный ток, потребляемый нагрузкой; U вх. – входное напряжение (В); U вых. – выходное напряжение (В).

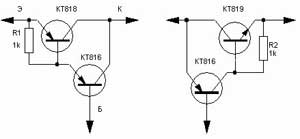

Транзистор КТ825А – составной. Его можно заменить парой транзисторов, как показано на рисунке 2.
Данные транзисторы, соединенные по схеме Дарлингтона. Резистор R 4 подбирают экспериментально, по току срабатывания защиты. Резисторы R 7 и R 14 – многооборотные СП5-2. Резистор — R 13 любой переменный с линейной функциональной характеристикой (А). В авторском варианте применен переменный резистор ППБ-3А на 2,2К — 5% . Микросхемы DA 1 и DA 2 можно заменить аналогичными отечественными КР142ЕН5А и КР1162ЕН5А. Их мощность позволяет стабилизированное напряжение ± 5 В для питания внешних нагрузок с током потребления до 1А. Данной нагрузкой является цифровая панель, которая используется для цифровой индикации напряжения и тока в блоках питания. Если не использовать цифровую панель, то микросхемы DA 1 и DA 2 можно заменить микросхемами 78 L 05 и 79 L 05.

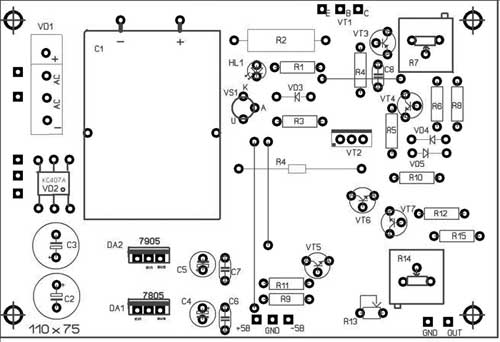

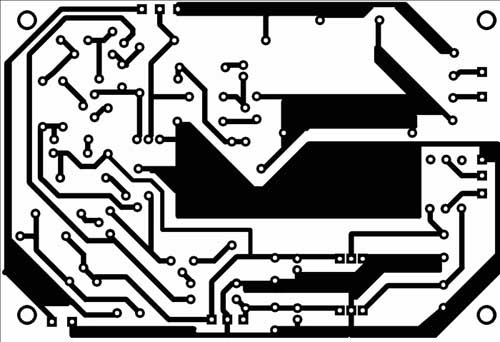

Печатная плата блока питания показана на рис.3 и рис.4.
Рис. 3
Рис. 4
Налаживание. Так как конструкция расположена на двух печатных платах, сначала настраивают блок питания, затем блок цифровой индикации.
Блок питания. При исправных деталях и отсутствие ошибок в монтаже устройство начинает работать сразу после включения. Его налаживание заключается в установлении необходимых пределов изменения выходного напряжения и тока срабатывания защиты. Движки резисторов R 7 и R 13 должны находиться в среднем положении. Резистором R 14 по вольтметру добиваются показания 15 вольт. Затем движок резистора R 13 переводят в минимальное положение и по вольтметру резистором R 7 устанавливают 0 вольт. Теперь движок резистора R 13 переводят в максимальное положение и резистором R 14 по вольтметру устанавливают напряжение 30 вольт. Резистор R 14 можно заменить постоянным, для этого в плате предусмотрено место – резистор R 15. В авторском варианте это резистор 360 Ом. Размер печатной платы блока питания 110 х 75 мм . Диоды VD 3 – VD 5 можно заменить на диоды КД522Б.

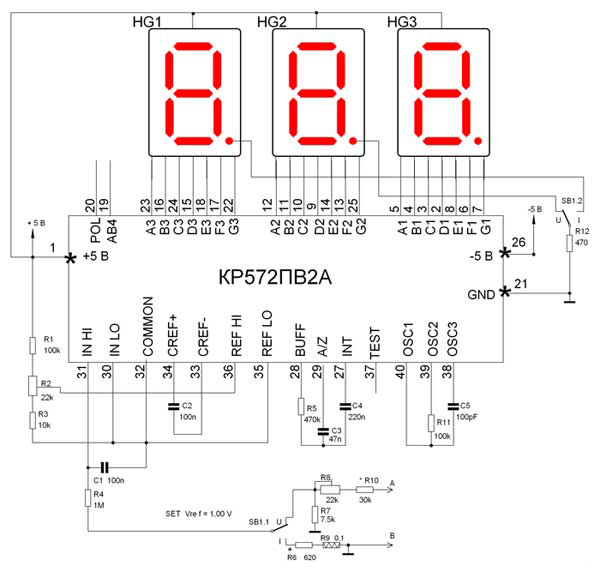

Цифровая панель состоит из входного делителя напряжения и тока, микросхемы КР572ПВ2А и индикации из четырех семисегментных светодиодных индикаторов, показанных на рис 5. Резистор R 4 цифровой панели состоит из двух отрезков константанового провода ? =1мм и длиной 50мм. Разница в номинале резистора должна превышать 15 — 20%. Резисторы R 2 и R 6 марки СП5-2 и СП5-16ВА. Переключатель режимов индикации напряжения и тока типа П2К. Микросхема КР572ПВ2А представляет собой преобразователь на 3,5 десятичных разрядов, работающий по принципу последовательного счета с двойным интегрированием, с автоматической коррекцией нуля и определением полярности входного сигнала.
Для индикации использовались импортные светодиодные семисегментные индикаторы KINGBRIGT DA 56 – 11 SRWA с общим анодом. Конденсаторы С2 – С4 желательно применять пленочные типа К73-17. Вместо импортных семисегментных светодиодов можно применить отечественные с общим анодом типа АЛС324Б.
Рис. 5
Цифровая панель индикации напряжения и тока. После включения питания и безошибочном монтаже, при исправных деталях должны засветиться сегменты индикации HG 1- HG 3. По вольтметру резистором R 2 на ножке 36 микросхемы КР572ПВ2 выставляется напряжение 1 вольт. К ножкам (а) и ( b ) подключают блок питания. На выходе блока питания устанавливают напряжение 5 … 15 вольт и подбирают резистор R 10 (грубо), заменив его, на время, переменным. С помощью резистора R8 устанавливают более точное показание напряжения. После чего, к выходу блока питания подсоединяют переменный резистор мощностью 10 … 30 ватт, по амперметру выставляют ток равным 1А и резистором R 6 выставляют значение на индикаторе. Показание должно быть 1,00. При токе 500 мА – 0,50, при токе 50мА – 0,05. Таким образом, индикатор может индицировать ток от 10мА, т.е. 0,01. Максимальное значение индикации тока 9,99А.

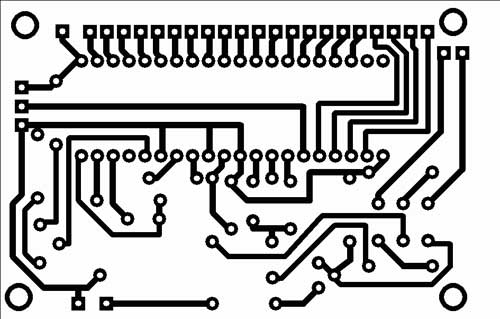

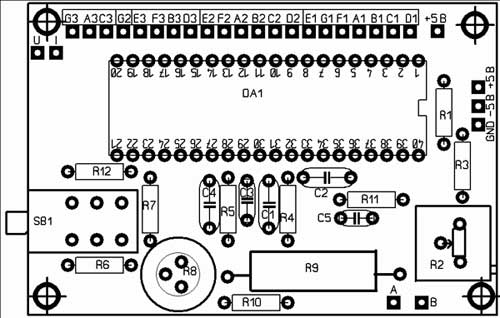

Для большей разрядности индикации можно применить схему на КР572ПВ6. Размер печатной платы цифровой панели 80 х 50 мм ., рис.6 и рис.7. Контактные площадки U и I на печатной плате цифровой панели, с помощью гибких проводников подключаются к точкам соответствующих индикаторов HG 2 и HG 1. Микросхему КР572ПВ2А можно заменить на импортную микросхему ICL7107CPL.
Рис. 6
Рис. 7
Литература:
• Стабилизированный выпрямитель тока типа ТЭС 12 – 3 – НТ. г Горце Делчев. Болгария. 1984г.
• А.Патрин Лабораторный блок питания 0…30 В. РАДИО №10 2004г., стр.31.
• Импульсный блок питания на базе ПК. С.Митюрев. РАДИО №10 2004г. стр.33.
• Ануфриев А. Сетевой блок пита ния для домашней лаборатории. — Радио, 1992, N 5, С.39-40.
• Стабилизатор напряжения с двойной защитой Ю. КУРБАКОВ , РАДИО февраль 2004г. стр.39.
• Бирюков С. Портативный цифровой мультиметр. — В помощь радиолюбителю, вып. 100 — ДОСААФ, 1988. с. 71-90.
• Бирюков С. Цифровые устройства на МОП интегральных микросхемах. — М.: Радио и связь, 1990:1996 (второе издание).
• Радио N 8 1998г. с.61-65
• Digital Voltmeter
Радио №10 2004г. с.33
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот | |
|---|---|---|---|---|---|---|---|
| К схеме на Рис.1 | |||||||
| DA1, DA2 | Линейный регулятор | LM7805 | 2 | ||||
| VT1 | Биполярный транзистор | КТ827А | 1 | ||||
| VT2 | Биполярный транзистор | КТ815Г | 1 | ||||
| VT3 | Биполярный транзистор | КТ3107А | 1 | ||||
| VT4 | Биполярный транзистор | КТ3102А | 1 | ||||
| VT5-VT7 | Биполярный транзистор | КТ315Д | 3 | ||||
| VD1-VD4 | Диодный мост | RS602 | 1 | RS602, RS603 | |||
| VD5-VD8 | Диодный мост | КЦ402А | 1 | КЦ403-КЦ405 | |||
| VD9 | Светодиод | АЛ307Б | 1 | ||||
| VD10 | Диод | КД102А | 1 | ||||
| VD11, VD12 | Выпрямительный диод | 1N4148 | 2 | ||||
| VS1 | Тиристор & Симистор | КУ101Е | 1 | ||||
| С1 | Электролитический конденсатор | 10000мкФ 50В | 1 | ||||
| С2, С3 | Электролитический конденсатор | 100мкФ 25В | 2 | ||||
| С3, С4 | Электролитический конденсатор | 10мкФ 12В | 2 | ||||
| С6, С7 | Конденсатор | 10 нФ | 2 | ||||
| С8 | Конденсатор | 33 нФ | 1 | ||||
| R1 | Резистор | 330 Ом | 1 | ||||
| R2 | Резистор | 3 кОм | 1 | 2Вт | |||
| R3 | Резистор | 33 Ом | 1 | ||||
| R4 | Резистор | 0.1 Ом | 1 | Проволочный | |||
| R4 | Резистор | 2.4 кОм | 1 | ||||
| R5 | Резистор | 150 Ом | 1 | ||||
| R6 | Резистор | 2.2 кОм | 1 | ||||
| R7 | Подстроечный резистор | 10 кОм | 1 | Многооборотный СП5-2 | |||
| R8 | Резистор | 330 кОм | 1 | ||||
| R9 | Резистор | 6.8 кОм | 1 | ||||
| R10 | Резистор | 1 кОм | 1 | ||||
| R11, R12 | Резистор | 5.1 кОм | 2 | ||||
| R13 | Переменный резистор | 10кОм | 1 | ППБ3А | |||
| R14 | Подстроечный резистор | 2.2кОм | 1 | Многооборотный СП5-2 | |||
| T1 | Трансформатор | Понижающий | 1 | ||||
| SW1 | Тумблер | На замыкание | 1 | ||||
| FU1 | Плавкая вставка | на ток до 250мА | 1 | ||||
| К схеме на Рис.2 | |||||||
| Биполярный транзистор | КТ818А | 1 | |||||
| Биполярный транзистор | КТ819А | 1 | |||||
| Биполярный транзистор | КТ816А | 2 | |||||
| R1, R2 | Резистор | 1 кОм | 2 | ||||
| К схеме на Рис.5 | |||||||
| Микросхема | КР572ПВ2А | 1 | |||||
| HG1-HG3 | Светодиодный индикатор | DA 56 – 11 SRWA | 3 | ||||
| С1. С2 | Конденсатор | 100 нФ | 2 | К73-17 | |||
| С3 | Конденсатор | 47 нФ | 1 | ||||
| С4 | Конденсатор | 220 нФ | 1 | ||||
| С5 | Конденсатор | 100 пФ | 1 | ||||
| R1, R11 | Резистор | 100 кОм | 2 | ||||
| R2, R8 | Подстроечный резистор | 22кОм | 2 | СП5-2, СП5-16ВА | |||
| R3 | Резистор | 10 кОм | 1 | ||||
| R4 | Резистор | 1 мОм | 1 | ||||
| R5 | Резистор | 470 кОм | 1 | ||||
| R6 | Резистор | 620 Ом | 1 | ||||
| R7 | Резистор | 7.5 кОм | 1 | ||||
| R9 | Резистор | 0.1 Ом | 1 | Проволочный | |||
| R10* | Резистор | 30 кОм | 1 | ||||
| R12 | Резистор | 470 Ом | 1 | ||||
| SB1 | Кнопка | П2К | 1 | С фиксацией | |||
