Характеристики блока питания:
Напряжение выходное: 0 … 30 В.
Выходной ток: 4А

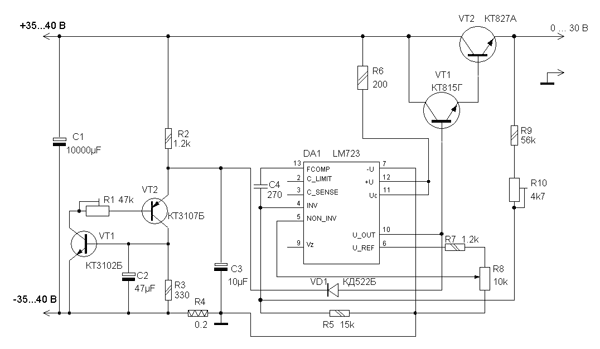

Блок питания собран по традиционной схеме, немного с необычным включением микросхемы. За счет такого включения удалось получить нижний предел выходного напряжения 30мВ., что на индикаторе отразится как 0В.

Транзистор VT2 желательно использовать составной. Резистором R10 регулируется верхний предел выходного напряжения. Узел защиты собран на транзисторах разной структуры и представляют аналог тиристора. Резистором R 1 регулируют порог защиты по току. В некоторых случаях подбирается резистор R4.

Резистор R4 – 5 Ватт на 0.22 Ома. Узел защиты работает как на КЗ, так и на перегрузку по току. Резистор R8 используется с зависимостью А.

Трансформатор силовой, мощностью от 100 Вт и выше, с напряжением на вторичной обмотке не ниже 27 В и рассчитанной на ток 5-6 А.

Печатная плата 90 х 62 мм.

Аналогов микросхемы LM723 нет.

Схема расположения элементов для блока питания
Печатная плата блока питания

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
DA1	Линейный регулятор	LM723	1	аналогов нет!
VT1	Биполярный транзистор	КТ815Г	1
VT2	Биполярный транзистор	КТ827А	1
VT1	Биполярный транзистор	КТ3102Б	1
VT2	Биполярный транзистор	КТ3107Б	1
VD1	Диод	КД522Б	1
С1	Электролитический конденсатор	10000 мкФ х 63В	1
С2	Электролитический конденсатор	47 мкФ х 63В	1
С3	Электролитический конденсатор	10 мкФ х 63В	1
С4	Конденсатор	240 нФ	1	Пленочный или керамический
R1	Подстроечный резистор	47 кОм	1
R2, R7	Резистор	1.2 кОм	2	0.125Вт
R3	Резистор	330 Ом	1	0.125Вт
R4	Резистор	0.2 Ом	1	5Вт
R5	Резистор	15 кОм	1	0.125Вт
R6	Резистор	200 Ом	1	0,125Вт
R8	Переменный резистор	10 кОм	1
R9	Резистор	56 кОм	1	0,125Вт
R10	Подстроечный резистор	4.7 кОм	1
