Как известно, каждому радиолюбителю приходится сталкиваться с самыми различными напряжениями питания: 1.5, 3, 6, 12В. Но при этом покупать кучу батареек не всегда удобно и выгодно, да и срок службы их ограничен. Поэтому я предлагаю вам схему БП дающего постоянное напряжение от 1 до 12 В. А величина тока, потребляемого различными устройствами от этого БП может достигать 0,2-0,3 А. Главным преимуществом этого блока является то, что он не боится КЗ (коротких замыканий), что немаловажно для радиолюбителей, начинающих свою практику.

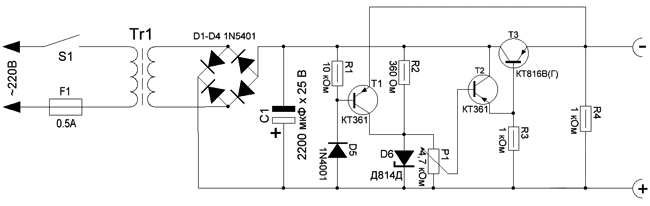

Сетевое напряжение подается на вилку «~220В»

В первичной обмотке трансформатора находится предохранитель F1 и выключатель питания S1.

Мост, собранный на диодах D1-D4 выпрямляет переменное напряжение, поступающее со вторичной обмотки трансформатора.

Конденсатор С1, емкостью 2200мкФ, сглаживает пульсации, поступающие с выпрямителя.

Следующим блоком нашего устройства является параметрический стабилизатор, собранный на резисторах R2 — R5, Р1, транзисторах Т2, Т3 и стабилитроне D6. Напряжение на выходе БП устанавливается переменным резистором Р1.

В качестве трансформатора Тr1 можно применить трансформатор из старого телевизора, например

ТВК-110ЛМ-К или любой другой с напряжением 13 — 17 В(на вторичной обмотке),  при токе потребления до 0,3А. Диоды могут быть любые из серии 1N540 (например, 1N5401, 1N5403, 1N5407 и т.д.). Вместо стабилитрона  Д814Д лучше применить какой- нибудь импортный аналог…

Транзистор Т3 следует установить на радиатор — пластину алюминия или другого металла размером 70 X 40 мм и толщиной 1,5 — 2 мм, ну я думаю с этим проблем не будет, радиатор можно достать практически из любой технике.  Детали я советую монтировать на куске текстолита, гетинакса (можно даже на фанере). Если вы умеете разводить печатные платы, монтируйте на печатке.

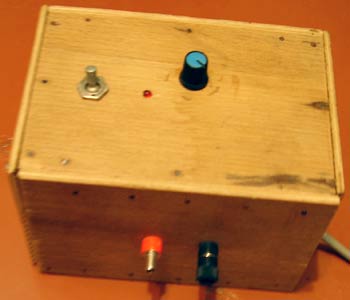

Плату закрепите в подходящем корпусе, на верхнюю стенку корпуса выведите тумблер, переменный резистор, гнезда-зажимы выведите на лицевую стенку.

Когда вы наконец-то закончите сборку этого устройства, возьмите мультиметр, включите БП в сеть и проверьте напряжение на стабилитроне D6, оно должно 15 — 19 В

Теперь проверьте работу блока под нагрузкой. Подключите к гнездам-зажимам лампочку на 13 В и крутите переменный резистор. В крайнем положении резистора лампочка должна тускло светиться, в другом вообще не гореть!

Последнее что вам надо сделать, так это отградуировать шкалу. Вооружитесь мультиметром, подключите его к БП, устанавливайте движок переменного резистора в разные положения и отмечайте на шкале значение напряжения для каждого из них. Градуировать шкалу можно через 0.5В или проставить наиболее употребительные напряжения.

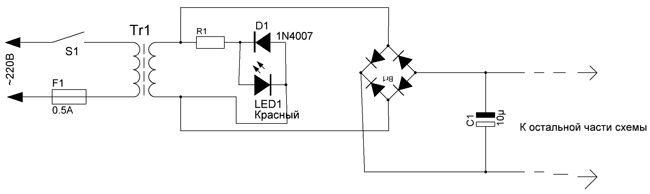

Дополнительно, я еще сделал себе светодиодную индикацию включенного питания, вот принципиальная схема:

Думаю понятно, что я просто добавил к схеме БП резистор, мост и светодиод.
Резистор расчитывается так: R=(напряжение на вторичке транса-3В)/0.02А
