В данной статье приведена схема не очень сложного LED-драйвера мощностью около 3 Ватт. Основными радиокомпонентами являются компаратор LM311 и P-канальный мосфет IRF9540. Схема приведена ниже:
Данный драйвер способен выдержать 2 мощных светодиода мощностью до ~3 Ватт каждый. В качестве источника питания необходим источник постоянного тока 8-10В с током не менее 500 мА. В приведенном варианте мосфет не требует теплоотвода.

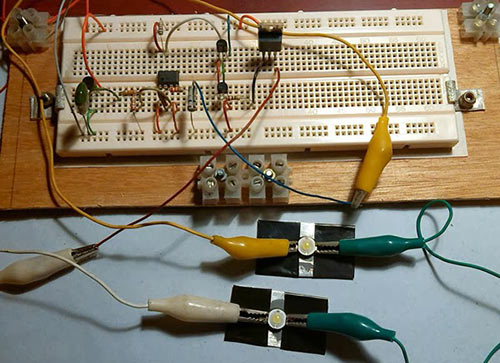

Схема была успешно собрана на отладочной плате. В качестве источника питания был использован 9В блок питания с максимальным током 1А. В качестве светодиодов использовались 3 ваттные модули EDEX-3LA1-E1
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| IC1 | Линейный регулятор | L78L05 | 1 | |||
| IC2 | Компаратор | LM311-N | 1 | |||
| T1 | Биполярный транзистор | KSP42 | 1 | |||
| T2 | Биполярный транзистор | KSP92 | 1 | |||
| MOSFET-транзистор | IRF9540 | 1 | ||||
| D1 | Выпрямительный диод | 1N4004 | 1 | |||
| D2 | Диод Шоттки | SR560 | 1 | |||
| L1 | Катушка индуктивности | 300 мкГн | 1 | |||
| C1, C2, C4 | Конденсатор | 0.1мкФ х 16В | 3 | |||
| C3 | Конденсатор | 100 пФ | 1 | |||
| R1 | Резистор | 33 кОм | 1 | |||
| R2, R3 | Резистор | 2.2 кОм | 2 | |||
| R4 | Резистор | 1.2 кОм | 1 | |||
| R5 | Резистор | 100 Ом | 1 | |||
| R6 | Резистор | 1 Ом (3 Ватт) | 1 | |||
