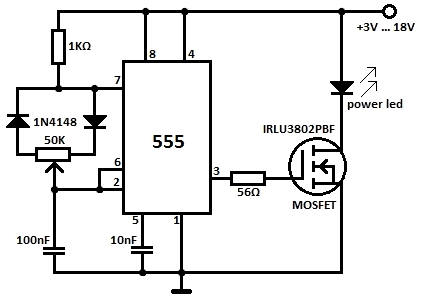

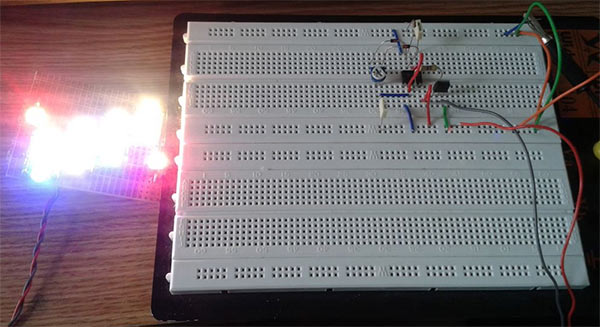

Данная простая схема была спроектирована т.к. китайская LED-лампочка не имела опции диммирования (плавная регулировка яркости свечения). В основе данного LED-диммера лежит широко известная микросхема 555 таймера и мощный Mosfet-транзистор. Светодиодная лампа показанная на видео ниже, запитана от литий-ионного аккумулятора 3.7В, что также сделало более длительным время работы по сравнению с оригинальным 4В/600мА.
В качестве 555 таймера необходимо использовать CMOS-версию для напряжения меньше 5В и обычную версию при напряжении больше 5В. Если необходимо запитать мощный светодиод, то напряжение питания необходимо поднять до уровня 12В. Используемый в схеме Mosfet-транзистор не требует радиатора, однако если мощность будет более 2 Ватт, то радиатор скорее всего потребуется.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| Программируемый таймер и осциллятор | LMC555 | 1 | ||||
| MOSFET-транзистор | IRLU3802PBF | 1 | ||||
| Выпрямительный диод | 1N4148 | 2 | ||||
| Переменный резистор | 50 кОм | 1 | ||||
| Резистор | 1 кОм | 1 | ||||
| Резистор | 56 Ом | 1 | ||||
| Конденсатор | 100 нФ | 1 | ||||
| Конденсатор | 10 нФ | 1 | ||||
