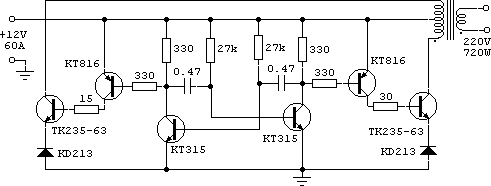

Этот преобразователь, как утверждает автор, работает на нагрузку мощностью до 700 Вт. Резисторы 15 и 30 Ом — проволочные, большой мощности. Трансформатор выбирается исходя из требуемой выходной мощности. Вторичная обмотка — на 24 В с отводом от середины.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| Биполярный транзистор | ТК235-63 | 2 | ||||
| Биполярный транзистор | КТ816А | 2 | ||||
| Биполярный транзистор | КТ315А | 2 | ||||
| Диод | КД213А | 2 | ||||
| Конденсатор | 0.47 мкФ | 2 | ||||
| Резистор | 15 Ом | 1 | Проволочный, большой мощности | |||
| Резистор | 330 Ом | 4 | ||||
| Резистор | 27 кОм | 2 | ||||
| Резистор | 30 Ом | 1 | Проволочный, большой мощности | |||
| Трансформатор | 1 | На 24В с отводом от середины | ||||
