Предисловие

Началось все с того, что понадобился мне блок питания на 24 вольта, 10 ампер. Решил собрать его на SG3525 со всеми защитами, стабилизациями и тд. Но чем питать ШИМ-контроллер? Не резистором же (который раскаляется до бела). Можно конечно собрать конденсаторный блок питания (да, бывает и такое). Но это не безопасно. На пример при пробое конденсатора (а такое тоже бывает) у всей схемы могут возникнуть проблемы. Да и нету развязки с сетью. Можно так-же воткнуть железный трансформатор, но это его искать, и не всегда он есть. А вот решение то, что надо — это обратноходовый источник питания.Aricle1

О трансформаторе

Я для своего обратнохода выдрал транс из компьютерного блока питания. Это был трансформатор дежурки с зазором (0.2 мм примерно) с сердечником EE16. Все обмотки смотал, от клея все очистил. Значит по обмоткам:

1. 190-200 витков провода 0.12мм (я мотал виток к витку в 4 слоя)

2. 16-18 витков провода 0.3мм в один слой

Так-же сделал экран из никелевой ленты и вывел его на GND

Немного о схеме

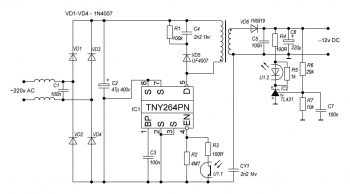

Схема включения стандартная (по даташиту):

На плате могут быть иные номиналы (и это нормально).

Заключение

Схема работает стабильно. Никаких писков, свистов и т.д. — нету. Нагрузки держит до 0.5а. В моем варианте схема выдает 14.5 вольт.
