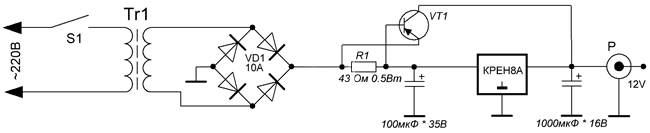

Зачастую радиолюбители сталкиваются с проблемой получить стабилизированный блок питания с большим током. Но простейшие кренки не выдерживают такие токи. Я предлагаю схему, которая может пропускать через себя ток до 7.5 Ампер при напряжении 12В ± 0.1В. Устройство состоит из силового трансформатора, диодного моста (не менее 10 Ампер), двух конденсаторов для подавления пульсаций, транзистора КТ818Г, микросхемы стабилизации КРЕН8А, резистора 43 Ома.

Работа устройства:
При работе устройства без нагрузки, ток протекает через диодный мост, конденсаторы, и микросхему стабилизации. На выходе мы получим 12В. При нагрузке схемы, например усилителем низкой частоты открывается транзистор кт818г, и вся нагрузка протекает по нему, минуя микросхему стабилизации. Таким образом микросхема стабилизации выполняет только функцию стабилизации.

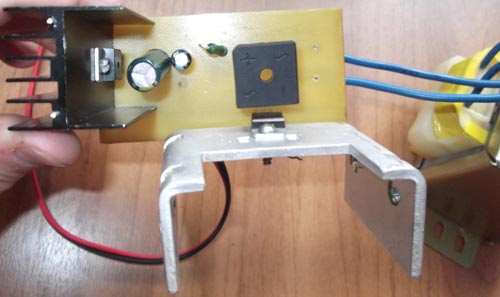

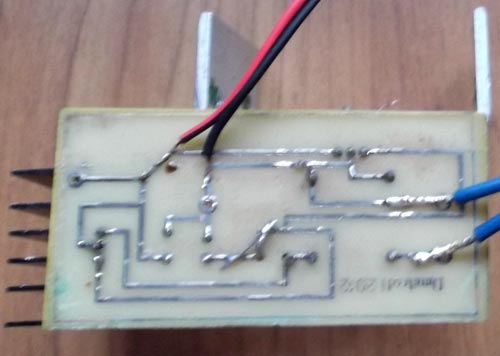

Микросхему стабилизации и транзистор обязательно нужно закрепить на радиаторы, причем на два разных, либо на один, но тогда их придется изолировать.

В схеме используются радиодетали:
Прежде всего понадобится силовой трансформатор
Диодный мост (от 8А — 10А) ( не менее — более можно)
Электролитические конденсаторы: 100 мкФ* 35В, 1000 мкФ * 16В.
Резистор 43 Ома (0,5Вт) не менее – больше можно
Транзистор КТ818Г
Микросхема стабилизации КРЕН8А
Стоимость около 100 руб. (без трансформатора)

В схеме детали можно заменить аналогами.
Еще радиаторы могут немного греться – это приемлемо.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
	Линейный регулятор	UA7808	1	КРЕН8А
VD1	Диодный мост	8-10А	1	Не менее 8А
VT1	Биполярный транзистор	КТ818Г	1
R1	Резистор	43 Ом	1	0.5 Ватт
С1	Электролитический конденсатор	100мкФ 35В	1
С2	Электролитический конденсатор	1000мкФ 16В	1
S1	Переключатель		1
Р	Разъем		1
Tr	Трансформатор	12В	1
