При установке навигационного оборудования с датчиками (GPS и Глонасс) на автомобили с питанием от бортовой сети 12В, часто возникает проблема с питанием дополнительных датчиков. При провалах и скачках напряжения датчики выдают не совсем корректные данные, вызывая справедливое возмущение у пользователей.
Решение этой проблемы напрашивается однозначное – стабилизация питающего напряжения в пределах от 8 до 15 вольт. Однако просто установка стабилизатора напряжения не всегда поможет, т.к. на стабилизаторе будет падение напряжения 1,5-3 вольта, а это означает, что на датчиках мы будем иметь от 9 до 10,5 вольт. Этого не всегда достаточно, в зависимости от типа датчиков.
Предлагаю достаточно простой выход из положения – повышающий преобразователь напряжения со стабилизацией. Основное достоинство этого устройства, это его дешевизна и доступность деталей.
Технические характеристики:
Напряжение на входе – от 8 до 15 В
Номинальный ток нагрузки – 1 А
Максимальный ток нагрузки – до 2 А
Выходное напряжение – 18 В
Отклонение выходного напряжения от номинала – 0,1 В
Описание работы схемы

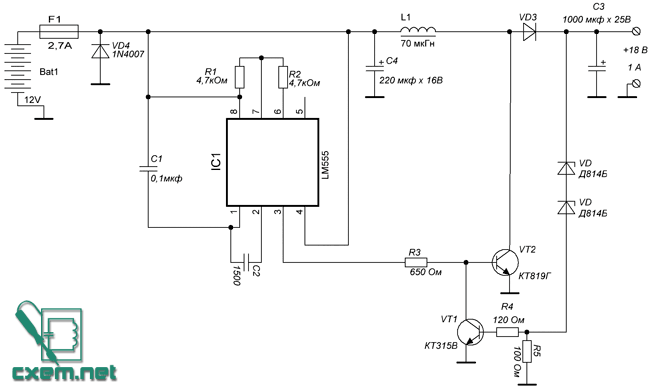

Схема представляет обычный повышающий преобразователь напряжения собранный на микросхеме серии 555 , цепочки ШИМ, на двух стабилитронах Д814Б и транзисторе КТ315. VD3 – может быть любой диод Шоттки, подходящий по току и напряжению, лично я использовал 1N5822. Стабилитроны можно подбирать, в зависимости от необходимого вам напряжения. Предохранитель F1 и VD4 включены в схему для защиты от случайного не правильного подключения полярности. Для дополнительной стабилизации выходного напряжения, можно на выходе устройства подключить обычный линейный стабилизатор, например LT1083 – но надеюсь вам это не потребуется.

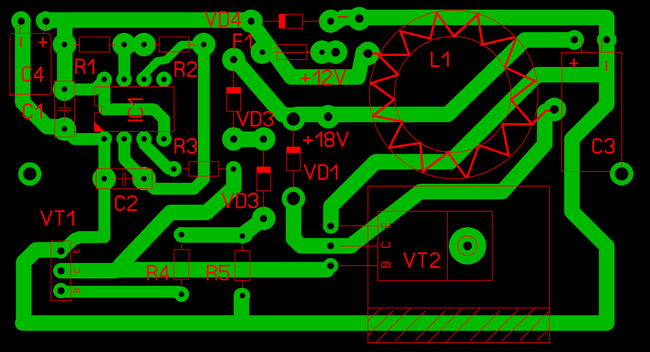

Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| IC1 | Программируемый таймер и осциллятор | LM555 | 1 | |||
| VT1 | Биполярный транзистор | КТ315В | 1 | |||
| VT2 | Биполярный транзистор | КТ819Г | 1 | |||
| VD1, VD2 | Стабилитрон | Д814Б | 2 | |||
| VD3 | Диод | 1 | ||||
| VD4 | Выпрямительный диод | 1N4007 | 1 | |||
| C1 | Конденсатор | 0.1 мкФ | 1 | |||
| C2 | Конденсатор | 1500 пФ | 1 | |||
| C3 | Электролитический конденсатор | 1000 мкФ 25 В | 1 | |||
| C4 | Электролитический конденсатор | 220 мкФ 16 В | 1 | |||
| R1, R2 | Резистор | 4.7 кОм | 2 | |||
| R3 | Резистор | 650 Ом | 1 | |||
| R4 | Резистор | 120 Ом | 1 | |||
| R5 | Резистор | 100 Ом | 1 | |||
| L1 | Дроссель | 70 мкГн | 1 | |||
| F1 | Предохранитель | 2.7 А | 1 | |||
| Bat1 | Батарея питания | 12 В | 1 | |||
