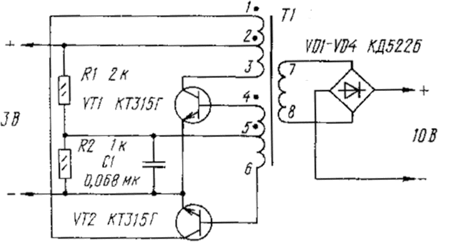

Преобразователь работает на частоте 100 кГц и обеспечивает выходное напряжение 10В при токе нагрузки до 15 мА.

Трансформатор Т1 выполнен на кольце К7х4х2 из феррита марки 600НН. Обмотки 1-2 и 2-3 содержат по 5 витков; обмотки 4-5 и 5-6 — по 15 витков; обмотка 7-8 — 51 виток.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
VT1, VT2	Биполярный транзистор	КТ315Г	2
VD1-VD4	Диод	КД522Б	4
С1	Конденсатор	0.068 мкФ	1
R1	Резистор	2 кОм	1
R2	Резистор	1 кОм	1
Т1	Трансформатор		1
	Батарея питания	3 В	1
