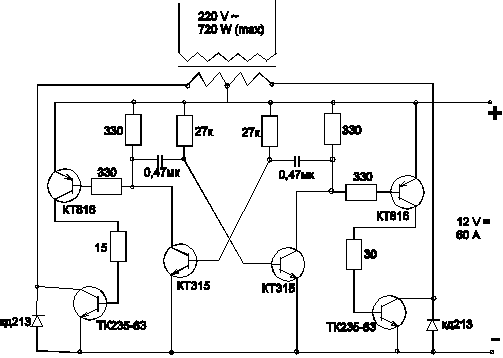

Транзисторы ТК235-63 ставить на разных радиаторах. Резисторы на 30 и 15 Ом должны быть очень мощные, т.к. могут греться.
Трансформатор. Входные обмотки две, обе на 12 Вольт и до 60 Ампер, выходная на 220В.
Аккумулятор до 60А, больше ставить не советую, т.к. транзисторы ТК235-63 рассчитаны на 63А и 250В.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| Биполярный транзистор | КТ816А | 2 | ||||
| Биполярный транзистор | КТ315А | 2 | ||||
| Транзистор | ТК235-63 | 2 | ||||
| Диод | КД213А | 2 | ||||
| Конденсатор | 0.47 мкФ | 2 | ||||
| Резистор | 330 Ом | 4 | ||||
| Резистор | 27 кОм | 2 | ||||
| Резистор | 15 Ом | 1 | ||||
| Резистор | 30 Ом | 1 | ||||
| Трансформатор | 2 x 12 В / 220 В | 1 | ||||
| Аккумулятор | 12 В до 60 А | 1 | ||||
