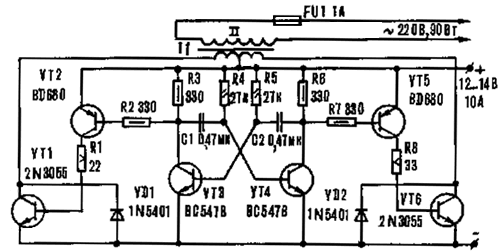

С помощью данного устройства можно получить переменное напряжение 220В от 12-вольтовой аккумуляторной батареи. Его схема опубликована в болгарском журнале «Млад конструктор». Основой его служит мультивибратор на транзисторах VT3, VT4, работающий на частоте 50 Гц. На транзисторах VT1, VT2 и VT5, VT6 собраны мощные усилители, нагруженные на согласующий трансформатор Т1 мощностью 100 Вт. Его вторичная обмотка рассчитана на напряжение 220 В и ток 0,5 А, две первичные обмотки — каждая на 10В и 10А.

Преобразователь может питать электролампы, паяльники, кофеварки и другие электроприборы, для которых прямоугольная форма напряжения не имеет значения. Устройство может служить в качестве аварийного источника сетевого напряжения.
Указанные на схеме полупроводниковые приборы можно заменить отечественными: VD1, VD2 — КД213, Д232; VT1, VT6 — КТ805, КТ819М, VT2, VT5 — КТ814, КТ816, VT3, VT4 — КТ315, КТ312 с любыми буквенными индексами.

Моделист-Конструктор №1-2, 1992 г.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
VT1, VT6	Биполярный транзистор	2N3055	2	КТ805, КТ819М
VT2, VT5	Биполярный транзистор	BD680	2	КТ814, КТ816
VT3, VT4	Биполярный транзистор	BC547B	2	КТ315, КТ312
VD1, VD2	Выпрямительный диод	1N5401	2	КД213, Д232
С1, С2	Конденсатор	0.47 мкФ	2
R1	Резистор	22 Ом	1	5 Вт
R2, R3, R6, R7	Резистор	330 Ом	4	0.5 Вт
R4, R5	Резистор	27 кОм	2
R8	Резистор	33 Ом	1	5 Вт
Т1	Трансформатор	10+10/220 В 100 Вт	1
FU1	Предохранитель	1 А	1
