Данный преобразователь напряжения предназначен для получения сетевого напряжения 220 вольт от постоянного напряжения 12 вольт, хотя преобразователь прекрасно работает и от пониженного источника напряжения до 8 вольт. Мощность можно поднять до 100 Ватт, если использовать полевой транзистор обратной проводимости типа IRF3205. Источником питания служит автомобильный аккумулятор.

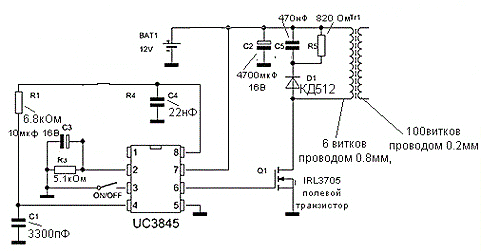

Выполнен преобразователь на микросхеме UC3845, использована немного переделанная схема Вальдемара . Точнее изменены номиналы, такая переделка позволяет добиться стабильности работы устройства.

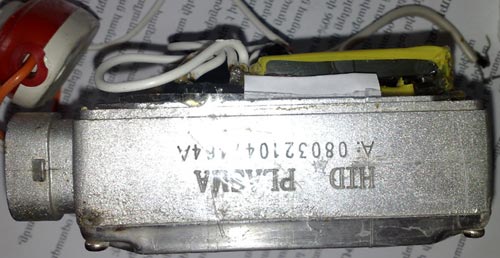

Корпусом устройства служит блок розжига от ксеноновых ламп автомобиля.

Трансформатор — выполнен на Ш — образном сердечке от блока питания АТХ, первичная обмотка намотана двумя жилами, содержит 6 витков провода, диаметр провода 1 мм каждая жила. Вторичная обмотка содержит 100 витков провода с диаметром 0,5 — 0,7 мм.

Диод заменен на КД512, можно использовать ультрабыстрые диоды типа SF309 или аналогичные. Резистор с сопротивлением 820 Ом и мощностью 2 ватта. Транзистор нужно установить на теплоотводе, конструкция достаточно проста даже для новичка, думаю, что это самый простой вариант 12 — 220 преобразователя который может развивать такую мощность, да и трансформатор имеет всего две обмотки без всяких отводов, именно из — за которых новички часто путаются в фазировке обмоток.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
	ШИМ контроллер	UC3845	1
Q1	MOSFET-транзистор	IRL3705N	1
D1	Диод	КД512А	1
С1	Конденсатор	3300 пФ	1
С2	Электролитический конденсатор	4700 мкФ 16 В	1
С3	Электролитический конденсатор	10 мкФ 16 В	1
С4	Конденсатор	22 нФ	1
С5	Конденсатор	470 нФ	1
R1	Резистор	6.8 кОм	1
R3	Резистор	5.1 кОм	1
R5	Резистор	820 Ом	1
Tr1	Трансформатор		1	см. схему
ВАТ1	Батарея	12V	1
	Выключатель		1
