Микросхема IR2153 — самотактируемый драйвер, который разрабатывался специально для работы в балластах энергосберегающих ламп. Она имеет очень малое токопотребление и может питаться через ограничительный резистор.

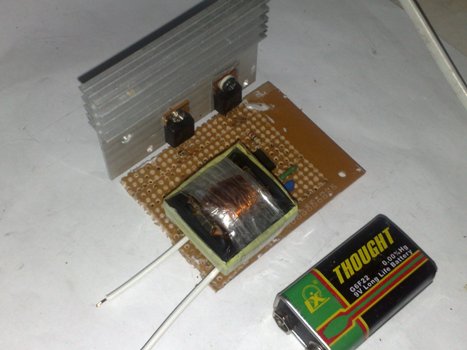

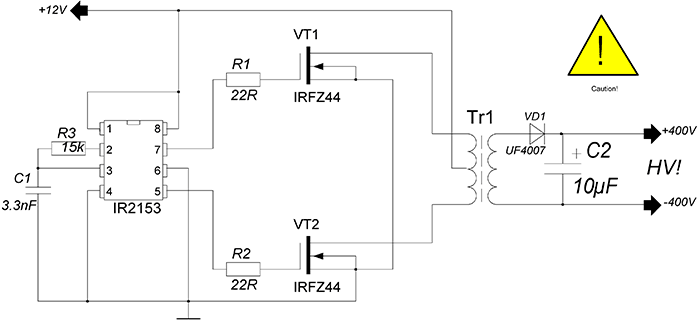

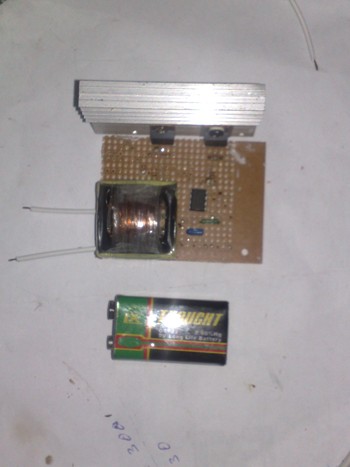

Микросхема, активно применяется не только в схема сетевых ИБП, но и в самодельных преобразователях напряжения. Схема такого преобразователя напряжения приведена ниже. Конструкция проста и может быть легко повторена радиолюбителями.

В схеме использованы мощные  N-канальные полевые ключи серии IRFZ44, хотя для повышения мощности ПН можно использовать более мощные полевые транзисторы IRF3205.

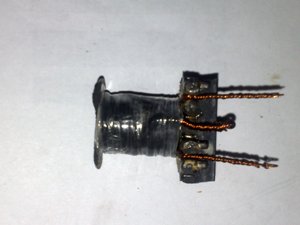

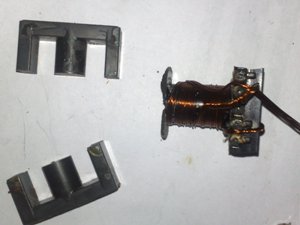

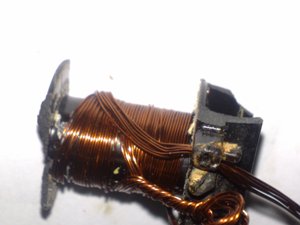

Трансформатор — сердечник был использован от импульсного блока питания для галогенных ламп 12 вольт. Все штатные обмотки убраны, на их место намотал новые. Таким образом, первичная обмотка содержит 2х5 витков, провод с диаметром 1-1,5мм. Для более удобной намотки я использовал 6 жил более тонкого провода (диаметр каждой жилы 0,3мм), т.е. общий диаметр получается 1,8мм.

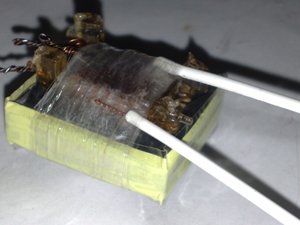

Вторичная обмотка (повышающая) мотается поверх первичной. Заранее первичную обмотку изолируют 10-ю слоями прозрачного скотча. Обмотка содержит 85-90 витков, провод с диаметром 0,2мм, ставить межслойные изоляции не нужно.

В моем случае ПН был изготовлен для питания ламп дневного освещения, поэтому вторичная обмотка трансформатора содержит 145 витков.

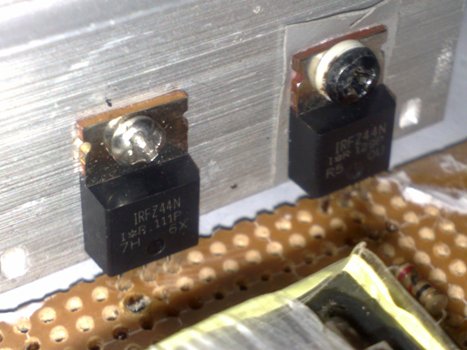

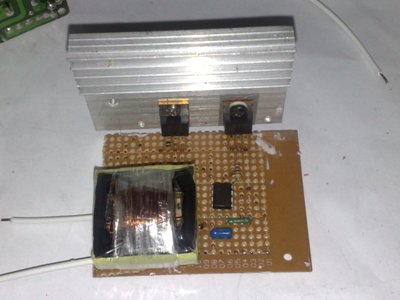

Транзисторы через изолирующие прокладки нужно установить на теплоотвод. В качестве нагрузки использовалась, лампа дневного освещения на 40 ватт и тепловыделение на транзисторах было  норме. Максимальная мощность ПН достигает до 80 ватт, при этом схема будет потреблять до 11-12 Ампер.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
	Драйвер питания и MOSFET	IR2153	1
VT1, VT2	MOSFET-транзистор	IRFZ44	1
VD1	Выпрямительный диод	UF4007	1
C1	Конденсатор	3.3 нФ	1
C2	Электролитический конденсатор	10 мкФ	1
R1, R2	Резистор	22 Ом	1
R3	Резистор	15 кОм	1
	Трансформатор		1
